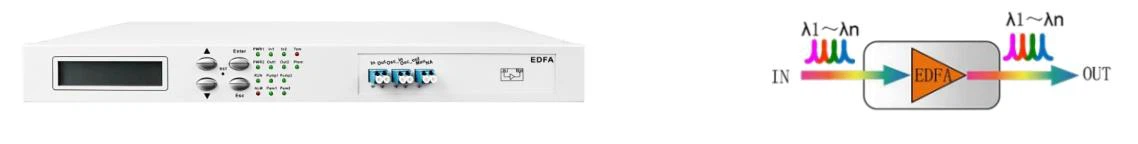

เครื่องขยายสัญญาณออปติคัล 1U EDFA
หน้าที่หลักของอุปกรณ์ขยายสัญญาณออปติคัล EDFA (Erbium Doped Fiber Amplifier) คือการชดเชยกำลังของสัญญาณไฟในลิงค์การส่งสัญญาณ สามารถขยายสัญญาณออปติคอลพร้อมกันได้สูงสุด 48 ช่อง (ระยะห่างช่อง 100GHz) หรือ 96 ช่อง (ระยะห่างช่อง 50GHz) ในย่านความถี่ C มีลักษณะของอัตราขยายแบบคงที่ อัตราขยายที่ปรับได้ และดัชนีสัญญาณรบกวนต่ำ เป็นส่วนที่ขาดไม่ได้และสำคัญของระบบ DWDM และระบบ-ความเร็วสูงในอนาคตและการส่งข้อมูล-เครือข่ายออปติคอลทางไกล-ทั้งหมด
|
พารามิเตอร์ |
นาที. |
ประเภทical |
สูงสุด. |
หน่วย |
|
|
ความยาวคลื่นปฏิบัติการ |
1528 |
1565 |
นาโนเมตร |
||
|
กำลังขับ |
22 |
เดซิเบลเมตร |
|||
|
ได้รับ |
8 |
33 |
เดซิเบล |
||
|
กำลังไฟฟ้าเข้า |
ปริญญาตรี |
-10 |
|
Max.Output -กำไร |
เดซิเบลเมตร |
|
PA/แอลเอ |
(สูงสุดอินพุต-29) |
Max.Output -กำไร |
|||
|
รูปเสียงรบกวน |
5.0 |
เดซิเบล |
|||
|
ได้รับความเรียบ |
1.0 |
เดซิเบล |
|||
|
เกณฑ์อินพุต |
-34 |
สามารถปรับเปลี่ยนได้ |
เดซิเบลเมตร |
||
|
การสูญเสียการพึ่งพาโพลาไรเซชัน |
0.3 |
เดซิเบล |
|||
|
กำไรจากการพึ่งพาโพลาไรซ์ |
0.4 |
เดซิเบล |
|||
|
การกระจายตัวของโหมดโพลาไรเซชัน |
0.5 |
ปล |
|||
|
ปั๊มไฟฟ้ารั่ว |
-29 |
เดซิเบลเมตร |
|||
|
การสูญเสียผลตอบแทน |
45 |
เดซิเบล |
|||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน |
-10 องศา ~ 60 องศา |
ระดับ |
||
|
อุณหภูมิในการจัดเก็บ |
-40 องศา ~ 80 องศา |
ระดับ |
|||
|
ความชื้นสัมพัทธ์ |
5% ~ 95% ไม่-ควบแน่น |
||||
|
การใช้พลังงาน |
น้อยกว่าหรือเท่ากับ 15 |
W |
|||
|
ขนาดสินค้า |
442(W)* 250(D)* 44(H) |
มม |
|||
|
ขนาดบรรจุ |
53*35*14, (5กก.) |
ซม |
|||

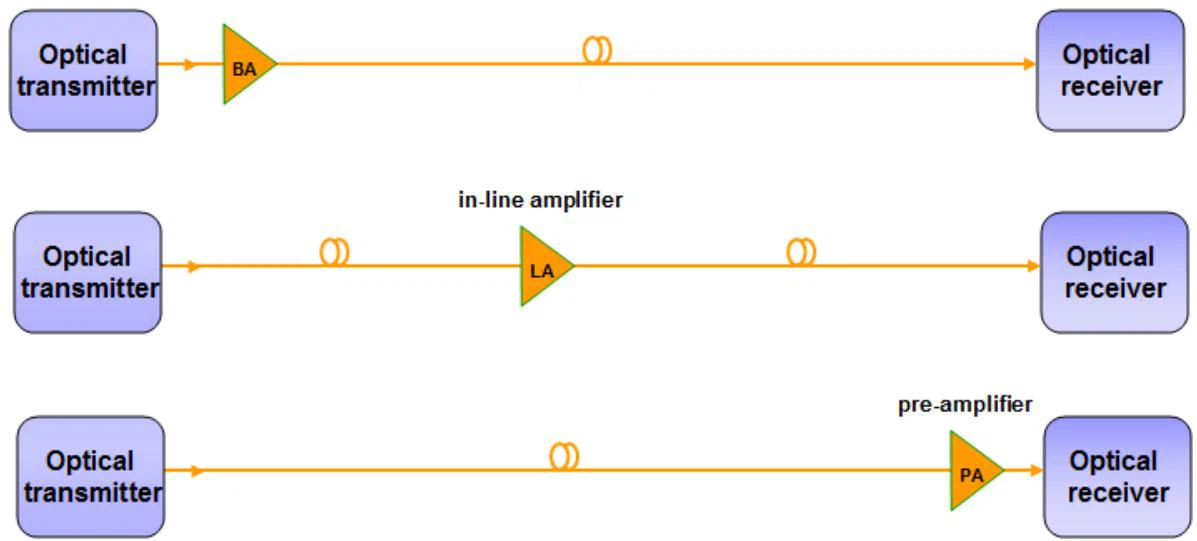

แอมพลิฟายเออร์ EDFA สามารถแบ่งออกเป็น: เพาเวอร์แอมป์, แอมพลิฟายเออร์ไลน์และพรีแอมพลิฟายเออร์ตามตำแหน่งการใช้งาน;
เพาเวอร์แอมป์ BA: มีลักษณะของกำลังอินพุตสูง อัตราขยายสูง และเอาต์พุตสูง ส่วนใหญ่จะใช้ที่ส่วนท้ายการส่งสัญญาณของระบบ DWDM เพื่อเพิ่มพลังงานแสงของระบบ DWDM ให้เป็นไฟเบอร์
เครื่องขยายสัญญาณสาย LA: มีลักษณะของกำลังอินพุตต่ำ อัตราขยายสูง และเอาต์พุตสูง ส่วนใหญ่จะใช้ระหว่างสองโหนดเครือข่ายของระบบ DWDM เพื่อเพิ่มกำลังส่งของระบบ DWDM
PA ปรี-เครื่องขยายเสียง: มีลักษณะของกำลังอินพุตต่ำ อัตราขยายสูง และเอาต์พุตต่ำ ส่วนใหญ่จะใช้ในตอนท้ายของระบบ DWDM เพื่อเพิ่มพลังงานแสงรับของระบบ DWDM
- มาตรฐาน 19 นิ้ว ความสูง 1U;
- รองรับการขยายแสงของระบบ DWDM ในย่านความถี่ C
- รองรับการขยายสัญญาณอินพุตเสริมด้วยสัญญาณ OSC;
- รองรับการขยายกำลัง, การขยายสาย (การขยายแสงแบบทุติยภูมิ) และการขยายสัญญาณล่วงหน้า
- จอภาพ: กระแสไฟฟ้าขับเคลื่อนของปั๊ม, กำลังเอาท์พุตของปั๊ม, สวิตช์ปั๊ม, อุณหภูมิของปั๊ม, กำลังไฟเข้าแบบออปติคัล, กำลังไฟเอาต์พุตแบบออปติคอล และอุณหภูมิโมดูล
- รองรับสวิตช์ปั๊มแบบปรับได้, โหมด AGC และโหมด APC (สามารถปรับกำลังแสงอินพุตและเอาท์พุตได้)
- รองรับพอร์ตการตรวจสอบด้วยแสง (MON)
- จอแสดงผล LCD ใช้เพื่อแสดงข้อมูลอย่างสังหรณ์ใจ ซึ่งสะดวกสำหรับผู้ใช้ในการใช้งาน
