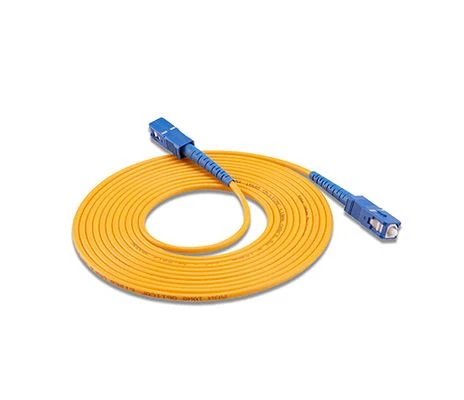

1m (3ft) SC UPC ถึง SC UPC Simplex OS2 โหมดเดียวพีวีซี (LSZH) สายเคเบิลแพทช์ไฟเบอร์ออปติก 2.0 มม

สายแพทช์ไฟเบอร์ออปติก SC-SC ใช้เป็นจัมเปอร์เลิกจ้างจากอุปกรณ์ไปยังการเชื่อมโยงสายเคเบิลใยแก้วนําแสง ด้วยชั้นป้องกันหนาจัมเปอร์ใยแก้วนําแสง SC-SC มักใช้สําหรับการเชื่อมต่อระหว่างตัวรับส่งสัญญาณแสงและกล่องเทอร์มินัล จัมเปอร์ใยแก้วนําแสง SC-SC แบ่งออกเป็นสองประเภท:

เส้นใยโหมดเดียว: โดยทั่วไปจัมเปอร์ใยแก้วนําแสงแบบโหมดเดี่ยว SC-SC เป็นสีเหลืองและขั้วต่อและแขนป้องกันเป็นสีน้ําเงิน ระยะการส่งยาว

เส้นใยมัลติโหมด: โดยทั่วไปจัมเปอร์ไฟเบอร์มัลติโหมด SC-SC จะถูกระบุด้วยสีส้มบางส่วนจะแสดงด้วยสีเทาและขั้วต่อและแขนป้องกันอยู่ในสีเบจหรือสีดํา ระยะการส่งค่อนข้างสั้น

ข้อกําหนดหลักและพารามิเตอร์ของ sc- scจัมเปอร์ใยแก้วนําแสง:

1.บดปลายใบหน้า: คอมพิวเตอร์, upc, apc

2.เชื่อมต่อ: lc( หัวขนาดเล็กประเภท), sc( หัวขนาดใหญ่ประเภท), fc( สกรูพอร์ต), st(

3.การกําหนดค่า: sc- sc, sc- lc, sc- st, sc- fc, ฯลฯ

Features

Specifications

ไฟเบอร์ผมเปียข้อมูลจําเพาะเกี่ยวกับประสิทธิภาพ

พารามิเตอร์	เดียว	คู่	หน่วย
ความยาวปลอกโลหะมาตรฐาน	5.5+0.5/-0.0	6.0+0.5/-0.0	มม
เส้นผ่าศูนย์กลางปลอกโลหะ	1.000±0.005 หรือ 1.800±0.005		มม
ความอดทนลิ่ม	+/-0.2		องศา
ประเภทไฟเบอร์	คอร์นมิง SMF-28e
ความยาวเส้นใย	เสริม		เมตร
รอยขีดข่วนหลัก/ขุด	0/0
เคลือบ	เคลือบ AR, R<> 0.1%@λc± 40nm หรือลูกค้าที่ต้องการ

คุณสมบัติของ sc- scจัมเปอร์ใยแก้วนําแสง:

มันสามารถประมวลผลทุกชนิดของการเชื่อมต่อเส้นใยมาตรฐาน: หัวไฟเบอร์ FC, หัวใย SC, หัวไฟเบอร์ ST, หัวไฟเบอร์ LC, หัวเส้นใย Mu, หัวไฟเบอร์ MTRJ, หัวไฟเบอร์ E200, หัวใย SMA, หัวเส้นใย DIN, หัวเส้นใย MPO, หัวไฟเบอร์ FDDI, หัวไฟเบอร์ MTP ฯลฯ

ความเร็วในการบดสามารถปรับได้ตลอดเวลา(15~200รอบต่อนาที)

การประสานงานเชิงกลความแม่นยําสูงการหมุนอิสระและการปฏิวัติการเคลื่อนไหวสารประกอบการบด

ความสม่ําเสมอและความสอดคล้องของคุณภาพ

ประสิทธิภาพการกันน้ําของผลิตภัณฑ์มีความเข้มแข็งและการออกแบบโครงสร้างช่วยให้มั่นใจในความปลอดภัยของอุปกรณ์

บันทึกเวลาบดและการตั้งค่าเวลาบดโดยอัตโนมัติ

น้ําเป็นบด, มนุษย์ขนาดเล็กสะพานการตั้งค่าน้ําให้หลักฐานที่ดีที่

สะดวกในการกดขนถ่ายและเปลี่ยนฟิกซ์เจอร์และแผ่นบด

คุณภาพการประมวลผลที่มั่นคงและอัตราการซ่อมแซมต่ํา

ประสิทธิภาพการผลิตสูง (สายการผลิตประกอบด้วยหลายชุดควบคู่กัน)

ประหยัดวัสดุ, ต้นทุนการบดต่ํา

ข้อควรระวังสําหรับการใช้จัมเปอร์ใยแก้วนําแสง SC-SC:

การรับและส่งความยาวคลื่นของโมดูลออปติคอลที่ปลายทั้งสองด้านของจัมเปอร์ใยแก้วนําแสง SC-SC จะต้องสอดคล้องกันกล่าวคือปลายทั้งสองด้านของใยแก้วนําแสงจะต้องเป็นโมดูลออปติคอลที่มีความยาวคลื่นเท่ากัน วิธีง่ายๆในการแยกแยะพวกเขาคือการมีสีเดียวกันของโมดูลแสง โดยทั่วไปโมดูลคลื่นสั้นใช้เส้นใยหลายโหมด (เส้นใยสีส้ม) และโมดูลคลื่นยาวใช้เส้นใยโหมดเดียว (เส้นใยสีเหลือง) เพื่อความแม่นยําในการส่งข้อมูล

อย่าโค้งงอและห่อแหวนมากเกินไปในการใช้งานซึ่งจะเพิ่มการลดทอนแสงในกระบวนการส่ง

หลังการใช้งานขั้วต่อใยแก้วนําแสงจะต้องได้รับการปกป้องด้วยปลอกป้องกัน มลพิษจากฝุ่นและน้ํามันจะทําลายการมีเพศสัมพันธ์ของใยแก้วนําแสง

จัมเปอร์ไฟเบอร์หลายประเภท:

1.fc- fcจัมเปอร์ไฟเบอร์: fc( ferruleเชื่อมต่อ, หมายถึงการเชื่อมต่อโลหะ) ใยแก้วนําแสงมักจะแขนโลหะวงกลม, และโหมดการยึดเป็นประเภทเกลียว, ซึ่งส่วนใหญ่จะใช้กับกรอบการกระจายของ ชนิดแรกของการเชื่อมต่อ FC ปลายก้นของขาเซรามิกคือการสัมผัสเครื่องบิน ตัวเชื่อมต่อมีโครงสร้างที่เรียบง่ายใช้งานง่ายและง่ายต่อการทํา อย่างไรก็ตามปลายเส้นใยมีความไวต่อฝุ่นและง่ายต่อการผลิตการสะท้อนของ Fresnel ซึ่งทําให้ยากที่จะปรับปรุงประสิทธิภาพของการสูญเสียเสียงสะท้อน ต่อมาตัวเชื่อมต่อได้รับการปรับปรุงให้ดีขึ้น ตัวเชื่อมต่อมักจะกลมและเกลียวด้วยหมุดทรงกลมที่ปลายก้น โครงสร้างภายนอกไม่เปลี่ยนแปลงซึ่งทําให้การสูญเสียการแทรกและประสิทธิภาพการสูญเสียเสียงสะท้อนดีขึ้นอย่างมาก

2.st- stจัมเปอร์ไฟเบอร์: st( ตรงเดินทาง) เชื่อมต่อเส้นใยยังเป็นวงกลมของ ขนาดโครงสร้างของขาและปลอกข้อต่อเหมือนกับประเภท FC ความแตกต่างคือประเภทพีซีหรือการเจียรประเภท APC ใช้สําหรับปลายขา นอกจากนี้วิธีการยึดคือหัวเข็มขัดสกรู ชนิดของการเชื่อมต่อนี้เหมาะสําหรับเครือข่ายใยแก้วนําแสงต่างๆ, ง่ายต่อการทํางานและมีการแลกเปลี่ยนที่ดีของ

3.lc- lcจัมเปอร์ใยแก้วนําแสง: lcขั้วต่อใยแก้วนําแสงเป็นชนิดใหม่ของการเชื่อมต่อที่พัฒนาโดยบริษัทระฆังที่มีชื่อเสียงเพื่อตอบสนองความต้องการของลูกค้าสําหรับ miniaturization และสูง- ความหนาแน่นการเชื่อมต่อของ มันทําจากกลไกสลักแจ็คแบบแยกส่วน (RJ) ซึ่งใช้งานง่าย ขั้วต่อใยแก้วนําแสงชนิด LC ช่วยลดพื้นที่ที่ต้องการโดยแผงผนังและกล่องกระจายในเครือข่ายทั้งหมดทําให้ใช้พื้นที่ครึ่งหนึ่งของตัวเชื่อมต่อ ST และ SC แบบดั้งเดิม ในปัจจุบันในด้าน SFF โหมดเดียว (แพ็คเกจขนาดเล็ก) ตัวเชื่อมต่อประเภท LC ได้ครอบครองตําแหน่งที่โดดเด่นจริง ๆ และการประยุกต์ใช้มัลติโหมดก็เติบโตอย่างรวดเร็ว

4.sc- scจัมเปอร์ใยแก้วนําแสง: เปลือกของscเชื่อมต่อใยแก้วนําแสงเป็นตาราง, และขนาดโครงสร้างของขาและแขนข้อต่อที่ใช้จะตรงกับที่ของประเภทเอฟซี, ซึ่งปลายใบหน้าของขาส่วนใหญ่เป็นประเภทคอมพิวเตอร์หรือapcประเภทวิธีการบด; วิธีการยึดเป็นประเภทสลักปลั๊กอินโดยไม่ต้องหมุน รูปที่ 5 แสดงจัมเปอร์ไฟเบอร์ SC ที่มีขั้วต่อ SC ที่ปลายทั้งสองด้าน

ชนิดผลิตภัณฑ์	ST-ST	ST-SC	SC-SC	แอลซี-เซนต์	แอลซี-เอสซี	อื่นๆ
การสูญเสียการแทรก (DB)	≤0.20 น.
การสูญเสียการแทรกสูงสุด (DB)	≤0.30 น.
การทําซ้ํา (DB)	≤0.10 น.
การแลกเปลี่ยน (DB)	≤0.20 น.
การสูญเสียการส่งคืน (DB)	≥45	≥50	≥60	≥45	≥50	≥60	≥45	≥50
ประเภทไฟเบอร์	ข้าวโพด SMF-28TM, 9/125um
อุณหภูมิในการทํางาน (OC)	-40~+80
อุณหภูมิการเก็บรักษา (OC)	-40~+85
จํานวนครั้งของการเรียกเลขหมาย	>1000

พารามิเตอร์ทางเทคนิค

โครงการ			เงื่อนไขการทดสอบ	โหมดเดียว	มัลติโหมด
ลักษณะออปติคอล	การสูญเสียการแทรก	UPC แสดง UPC เป็นแบบอัตโนมัติ	SM: 1310nm / 1550nm MM: 850nm / 1300nm	≤0.2dB	≤0.3dB
	การสูญเสียการแทรก	APC	1310nm/1550nm	≤0.3dB
	ขาดทุนจากการกลับมา	UPC แสดง UPC เป็นแบบอัตโนมัติ	SM: 1310nm / 1550nm MM: 850nm / 1300nm	≥55 dB	≥35 dB
	ขาดทุนจากการกลับมา	APC	1310nm/1550nm	≥65 dB
ลักษณะทางกล (การสูญเสียเพิ่มเติม)	การทดสอบแรงกระแทก		1.8สูง, 8ครั้ง	<0.1>	<0.1>
	การทดสอบการสั่นสะเทือน		ความกว้างเต็ม 10-60hz, 1 มม	<0.1>	<0.1>
	เสียบในชีวิต		มากกว่า1000ครั้ง	<0.1>	<0.1>
	ความต้านทานแรงดึง		>100N	<0.1>	<0.1>
ลักษณะด้านสิ่งแวดล้อม (ขาดทุนเพิ่มเติม)	การทดสอบรอบอุณหภูมิสูงและต่ํา		- 25 °C ~ + 70 °C 2 รอบ	<0.2>	<0.2>
	การทดสอบอุณหภูมิสูง	<0.2>	+80 °Cเป็นเวลา 2 ชั่วโมง	<0.2>	<0.2>
	การทดสอบอุณหภูมิต่ํา	<0.2>	-40 °Cเป็นเวลา 2 ชั่วโมง	<0.2>	<0.2>
	การทดสอบความร้อนชื้น	<0.2>	+40 °C, 90-95% RH, 2 ชั่วโมง	<0.2>	<0.2>

จัมเปอร์ส่วนใหญ่ใช้สําหรับการส่งแรงดันไฟฟ้าที่มีศักยภาพเดียวกันและยังมีแรงดันไฟฟ้าอ้างอิงสําหรับวงจรป้องกัน สําหรับ 1653 ที่มีความต้องการแรงดันไฟฟ้าที่แม่นยําแรงดันไฟฟ้าลดลงที่เกิดจากจัมเปอร์โลหะเล็กน้อยจะมีผลกระทบอย่างมากต่อประสิทธิภาพของผลิตภัณฑ์
