สายเคเบิลลำตัว 12 คอร์ Type B LSZH สายแพทช์ไฟเบอร์ MPO สีเหลือง
1 ม. (3 ฟุต) MPO หญิงถึง MPO หญิง
12 Fibers OS2 9/125 สายเคเบิล Trunk โหมดเดียว
ประเภท B, Elite, LSZH, สีเหลือง
สายเคเบิลออปติคัลของศูนย์ข้อมูลใหม่ใช้โครงสร้างพิเศษของเส้นผ่านศูนย์กลางภายนอกแบบวงกลมและขนาดเล็ก ทำให้รัศมีการโค้งงอของสายเคเบิลออปติคัลลำตัวมีขนาดเล็กลง ซึ่งทำให้การจัดเก็บและการวางสะดวกและรวดเร็ว
สายเคเบิลลำต้น MPO ซึ่งเป็นทางเลือกที่คุ้มค่าแทนการเลิกใช้ฟิลด์ที่ใช้เวลานาน ได้รับการออกแบบมาสำหรับการแพตช์ไฟเบอร์ความหนาแน่นสูงในศูนย์ข้อมูลที่ต้องการประหยัดพื้นที่และลดปัญหาในการจัดการสายเคเบิล
{{0}}.35dB IL; ตัวเชื่อมต่อ MPO หญิงกับ MPO หญิง; สายเคเบิลพวง LSZH 3.0 มม. ออกแบบมาสำหรับ 40G LR4 PSM, 40G QSFP บวก PLR4 การเชื่อมต่อโดยตรงของออปติกและศูนย์ข้อมูลความหนาแน่นสูง
สายเคเบิล/สายแพทช์ 12F MPO-MPO ได้รับการออกแบบมาสำหรับการเชื่อมต่อโดยตรงออปติก 40G QSFP บวก SR4, 40G QSFP บวก CSR4 และ 100G QSFP28 SR4 และศูนย์ข้อมูลความหนาแน่นสูง
สายแพทช์/สายเคเบิลลำตัว 24F MPO-MPO ได้รับการออกแบบมาสำหรับโซลูชันการเชื่อมต่อระหว่างกัน CXP/CFP 100GBASE-SR10, 100GBASE-LR4 และศูนย์ข้อมูลความหนาแน่นสูง
คุณสมบัติ
● ตัวเชื่อมต่อ US Conec MTP®, ตัวเชื่อมต่อระดับพรีเมียม Senko MPO Plus
● เกรดไฟเบอร์ OS2, OM3, OM4 (มี OM1 และ OM2)
● {{0}}.35dB ตัวเชื่อมต่อ MTP/MPO สูญเสียต่ำชั้นยอด เช่นเดียวกับเวอร์ชันมาตรฐานของ 0.6/0.75dB
● โรงงานยุติและทดสอบ
● อนุญาตให้ย้ายจาก 10GbE เป็น 40GbE หรือ 100GbE ได้อย่างง่ายดาย
● ดึงตาเป็นตัวเลือกเพื่อป้องกันปลายไฟเบอร์ระหว่างการติดตั้ง
● การสูญเสียการแทรกต่ำ การสูญเสียผลตอบแทนสูง
● ขั้วต่อมัลติไฟเบอร์ที่ใช้ MT, การสิ้นสุดและส่วนประกอบของขั้วต่อไฟเบอร์ 4,8,12 และ 24
● วิธีแก้ปัญหาที่ประหยัดสำหรับการเลิกจ้างไฟเบอร์เป็นจำนวนมาก
● ออกแบบมาสำหรับแอปพลิเคชัน SM และ MM ที่มีการสูญเสียต่ำและการสูญเสียมาตรฐาน
● มีตัวเลือกสายกลม สายวงรี และสายริบบิ้นที่แข็งแรงทนทาน
● ตัวเสื้อมีรหัสสีเพื่อแยกประเภทไฟเบอร์ ประเภทการขัดเงา และ/หรือเกรดคอนเนคเตอร์
● ความสามารถในการทำซ้ำและแลกเปลี่ยนได้ดี
มีให้เลือกสามขั้ว:
Type-A (ตรงผ่าน)
Type-B (ข้าม, พลิก)
Type-C (คู่ข้าม, โรลโอเวอร์)
ข้อมูลจำเพาะ
พารามิเตอร์ | หน่วย | ค่า |
โหมดไฟเบอร์ | - | OS2 9/125μm SM |
ประเภทโปแลนด์ | - | APC เป็น APC |
การสูญเสียการแทรก | เดซิเบล | {{0}}.35dB สูงสุด (ประเภท 0.15dB) |
การลดทอนที่ 1310nm | เดซิเบล/กม | น้อยกว่าหรือเท่ากับ 0.32 |
แจ็คเก็ต OD | มม | 3.0 |
โหลดแรงดึงการติดตั้ง | N | 100 |
อุณหภูมิในการทำงาน | ระดับ | -10 ~ บวก 70 |
ความยาวคลื่น | นาโนเมตร | 1310/1550 |
รัศมีโค้งต่ำสุด | มม | 10 |
ส่งคืนการสูญเสีย | เดซิเบล | มากกว่าหรือเท่ากับ 60 |
การลดทอนที่ 1550nm | เดซิเบล/กม | น้อยกว่าหรือเท่ากับ 0.18 |
แจ็คเก็ตเคเบิล | - | LSZH |
โหลดแรงดึงระยะยาว | N | 50 |
อุณหภูมิในการจัดเก็บ | ระดับ | -40 ~ บวก 85 |
วัสดุป้องกันสิ่งแวดล้อมคุณภาพสูง
การใช้สายเคเบิลกันไฟสูงสุด ทนต่ออุณหภูมิสูง ควันน้อยระหว่างการเผาไหม้มีบทบาทในการปกป้องสิ่งแวดล้อมสูง
เบอร์ไฟเบอร์ | แฟลต 24 | 36 & 48 &72 | 72 | 96 | 144 |
เส้นผ่านศูนย์กลางหน่วยย่อย (มม.) | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 |
เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) | (4.2±0.3)x(7.6±0.4) | 9.0±0.3 | 11.2±0.3 | 13.5±0.3 | 17.5±0.3 |
น้ำหนักสายเคเบิล (กก. / กม.) | (LSZH 52)/ (พีวีซี 44) | (LSZH 93) /(พีวีซี 86) | (LSZH106)/ (พีวีซี 96) | (LSZH146)/ (พีวีซี 135) | (LSZH260)/ (พีวีซี 224) |
Max.loading(IEC794-1) การติดตั้ง/การใช้งาน | 200/80 | 1000N/300N | |||
พิกัดอุณหภูมิ การใช้งานและการเก็บรักษา | -20 องศา ~70 องศา | ||||
วิธีการบด
คุณสมบัติโหมดเดียว
จัมเปอร์ใยแก้วนำแสง MPO สามารถแบ่งออกเป็นประเภทการเปลี่ยนผ่านและประเภทไม่เปลี่ยนผ่าน มีจัมเปอร์ MPO หลายประเภทรวมถึงจัมเปอร์ MPO แบบริบบิ้นและจัมเปอร์ MPO แบบมัด จัมเปอร์ Po ที่พัดออกตามกิ่งไม้ (วงกลมหรือสี่เหลี่ยม) โดยทั่วไปสามารถถ่ายโอนกิ่งก้านของสายเคเบิลออปติคัล 2-24 แกน 0.9 หรือ 2.{5}} กิ่ง ลูกค้าเป็นผู้ระบุประเภทตัวเชื่อมต่อ สามารถเลือก FC, LC, SC,ST และประเภทอื่นๆ ได้ สามารถเลือกความยาวรวมหรือความยาวสาขาของจัมเปอร์ MPO และข้อกำหนดอื่น ๆ ได้ ขึ้นอยู่กับลูกค้าที่จะเลือก ผลิตภัณฑ์จัมเปอร์ MPO ทุกชนิดในรูปแบบของจัมเปอร์ใยแก้วนำแสง MPO, จัมเปอร์ถ่ายโอน MPO, ประเภท MTP, จัมเปอร์ MTP 10 กิกะบิต, จัมเปอร์ 10 กิกะบิตหลายโหมด, MPO พร้อมจัมเปอร์แยกและรูปแบบอื่น ๆ ของผลิตภัณฑ์จัมเปอร์ MPO ตรงตามข้อกำหนดของ telcordia -gr-326, มาตรฐาน IEC และ ROHS

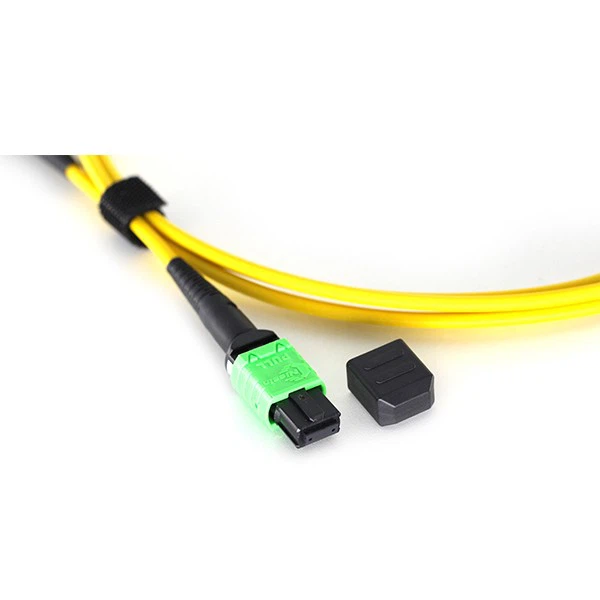

การออกแบบฝาครอบกันฝุ่น
การออกแบบฝาปิดกันฝุ่นแบบปิดสามารถป้องกันขั้วต่อใยแก้วนำแสงจากมลพิษและความเสียหาย และรับประกันการส่งสัญญาณเครือข่ายตามปกติ
รองรับการเชื่อมต่อเครือข่าย 40G/100G ที่มีความหนาแน่นและความแม่นยำสูง ประหยัดพื้นที่การเดินสายและปรับปรุงการบำรุงรักษาเครือข่าย
ตัวเชื่อมต่อใยแก้วนำแสงใช้เพื่อต่อใยแก้วนำแสงที่ต้องการความสามารถในการเชื่อมต่อ/ตัดการเชื่อมต่อ เนื่องจากขั้นตอนการขัดเงาและการปรับแต่งที่อาจรวมอยู่ในการผลิตคอนเนคเตอร์ออปติคัล คอนเนคเตอร์มักถูกประกอบเข้ากับใยแก้วนำแสงในโรงงานผลิตของซัพพลายเออร์ อย่างไรก็ตาม การดำเนินการประกอบและการขัดเงาที่เกี่ยวข้องสามารถทำได้ในภาคสนาม เช่น เพื่อยุติการทำงานระยะยาวที่แผงแพตช์
ตัวเชื่อมต่อใยแก้วนำแสงใช้ในชุมสายโทรศัพท์ สำหรับการเดินสายในอาคารของลูกค้า และในการใช้งานภายนอกโรงงานเพื่อเชื่อมต่ออุปกรณ์และสายเคเบิล หรือเพื่อเชื่อมต่อสายเคเบิลแบบไขว้
