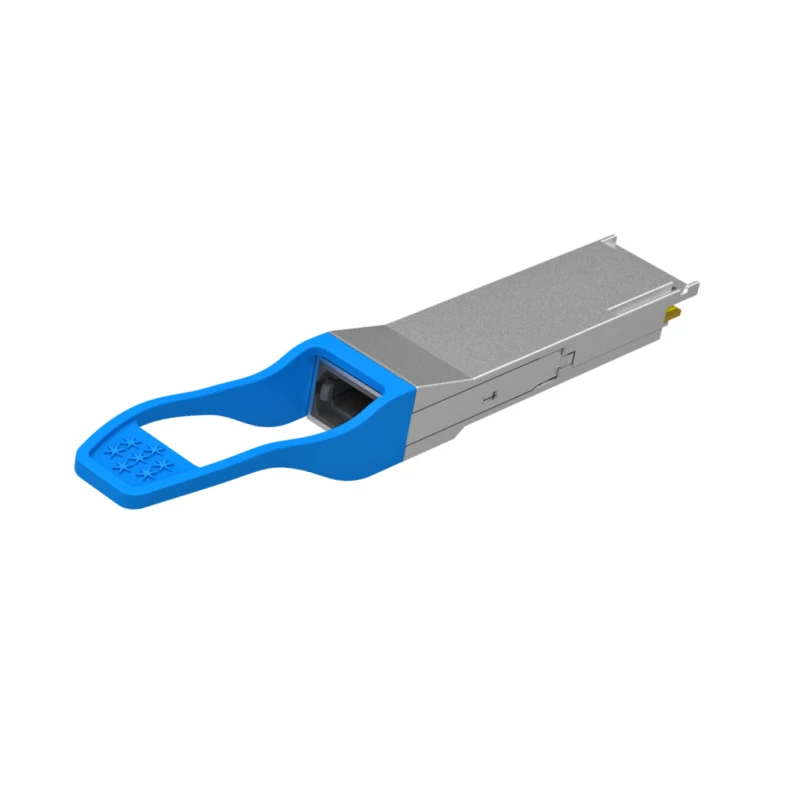

โมดูลรับส่งสัญญาณแสง DWDM C-band DWDM ขนาด 100Gbps QSFP28 PSM4
โมดูลตัวรับส่งสัญญาณฟูลดูเพล็กซ์ 4 ช่อง
อัตราการส่งข้อมูลสูงสุด 26Gbps ต่อช่องสัญญาณ
4 ช่องสัญญาณ C-band EML DWDM
สอดคล้องกับ ITU-T 694.1
อาร์เรย์เครื่องตรวจจับภาพ PIN 4 ช่อง
วงจร CDR ภายในทั้งตัวรับและตัวส่ง
ช่อง
สนับสนุนบายพาส CDR
การใช้พลังงานต่ำ<5W
ฟอร์มแฟคเตอร์ QSFP แบบเสียบปลั๊กได้ร้อน
เข้าถึงได้ไกลถึง 120 กม. สำหรับ G.652 SMF พร้อม Mux/ ภายนอก
Demux, EDFA, การชดเชยซีดี
G.652 SMF เข้าถึงได้ไกลถึง 10 กม. โดยไม่มีการชดเชย CD ภายนอก
เต้ารับตัวเชื่อมต่อ MPO (APC 8- องศา) ตัวผู้เดี่ยว
อุณหภูมิเคสปฏิบัติการ 0 องศาถึง +70 องศา
แรงดันไฟฟ้าของแหล่งจ่ายไฟ 3.3V
เป็นไปตามข้อกำหนด RoHS (ไร้สารตะกั่ว)
100Gbps QSFP28 PSM4 C-band DWDMการใช้งาน
การเข้าถึงเมโทรอีเธอร์เน็ต 100G ผ่าน DWDM
เครือข่ายการเข้าถึง P ถึง P
100Gbps QSFP28 PSM4 C-band DWDM เป็นแบบ Four-Channel, Pluggable, Parallel, Fiber-Optic QSFP28 PSM4 สำหรับ 100G หรือ 40 Ethernet Metro-Access ผ่านแอปพลิเคชัน DWDM ตัวรับส่งสัญญาณเป็นโมดูลประสิทธิภาพสูงสำหรับการสื่อสารข้อมูลและแอปพลิเคชันการเชื่อมต่อระหว่างกัน รวมสี่ช่องทางข้อมูลในแต่ละทิศทางด้วยแบนด์วิธ 104 Gbps แต่ละเลนสามารถทำงานได้ที่ 26Gbps สูงสุด 120 กม. บน G.652 SMF พร้อม Mux/Demux ภายนอก, EDFA, การชดเชย CD อินเทอร์เฟซทางไฟฟ้าใช้ขั้วต่อชนิดหน้าสัมผัส 38 อัน อินเทอร์เฟซแบบออปติคัลใช้ตัวเชื่อมต่อ 12 ไฟเบอร์ MTP (MPO) โมดูลนี้รวมเอาวงจรที่ได้รับการพิสูจน์แล้วจาก HTF และเทคโนโลยีออปติคอลเพื่อให้อายุการใช้งานยาวนานเชื่อถือได้ ประสิทธิภาพสูง และบริการที่สม่ำเสมอ
|
พารามิเตอร์ |
เครื่องหมาย |
นาที |
ทั่วไป |
สูงสุด |
หน่วย |
หมายเหตุ |
|
|
|
เครื่องส่ง |
|
|||||||
|
ความยาวคลื่นกลาง |
λc |
ต่อ ITU-T 694.1 |
นาโนเมตร |
- |
|
|||
|
อัตราส่วนการปราบปรามโหมดด้านข้าง |
สสส |
30 |
- |
|
เดซิเบล |
- |
|
|
|
พลังการปล่อยตัวเฉลี่ยแต่ละเลน |
พีเอวีจี |
-4.3 |
|
4.5 |
เดซิเบลเมตร |
- |
|
|
|
Optical Modulation Amplitude (OMA) แต่ละเลน |
โพมา |
-1.3 |
|
4.5 |
เดซิเบลเมตร |
1 |
|
|
|
อัตราส่วนการสูญพันธุ์ |
เอ่อ |
6 |
- |
- |
เดซิเบล |
- |
|
|
|
เสียงความเข้มสัมพัทธ์ |
ริน |
|
|
-128 |
เดซิเบล/เฮิร์ตซ์ |
|
|
|
|
ความทนทานต่อการสูญเสียผลตอบแทนทางแสง |
ทีโอแอล |
|
|
20 |
เดซิเบล |
|
|
|
|
การสะท้อนของเครื่องส่งสัญญาณ |
RT |
|
|
-20 |
เดซิเบล |
|
|
|
|
กำลังส่งเฉลี่ยของเครื่องส่งสัญญาณ OFF แต่ละเลน |
พอฟ |
|
|
-30 |
เดซิเบลเมตร |
- |
|
|
|
พิกัดมาส์กตา: X1, X2, X3, Y1, Y2, Y3 |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
อัตราการเข้าชม=5x10-5 |
|
|||||
|
ผู้รับ |
||||||||
|
ความยาวคลื่นกลาง |
λc |
1200 |
|
1600 |
นาโนเมตร |
- |
|
|
|
เกณฑ์ความเสียหายแต่ละเลน |
ทีเอช |
5.5 |
|
|
เดซิเบลเมตร |
2 |
|
|
|
กำลังรับเฉลี่ยแต่ละเลน |
|
-10.6 |
|
4.5 |
เดซิเบลเมตร |
|
|
|
|
รับไฟแต่ละเลน (OMA) |
|
|
|
4.5 |
เดซิเบลเมตร |
|
|
|
|
การสะท้อนของตัวรับ |
ร.ร |
|
|
-26 |
เดซิเบลเมตร |
|
|
|
|
ความไวของตัวรับ (OMA) แต่ละเลน |
เซน |
|
|
-8.6 |
เดซิเบลเมตร |
3 |
|
|
|
LOS ยืนยัน |
โลซา |
|
-18 |
|
เดซิเบลเมตร |
- |
|
|
|
LOS ยกเลิกการยืนยัน – OMA |
ลอส |
|
-15 |
|
เดซิเบลเมตร |
- |
|
|
|
ลอส ฮิสเทรีซิส |
สูญเสีย |
0.5 |
|
|
เดซิเบล |
- |
|
|
