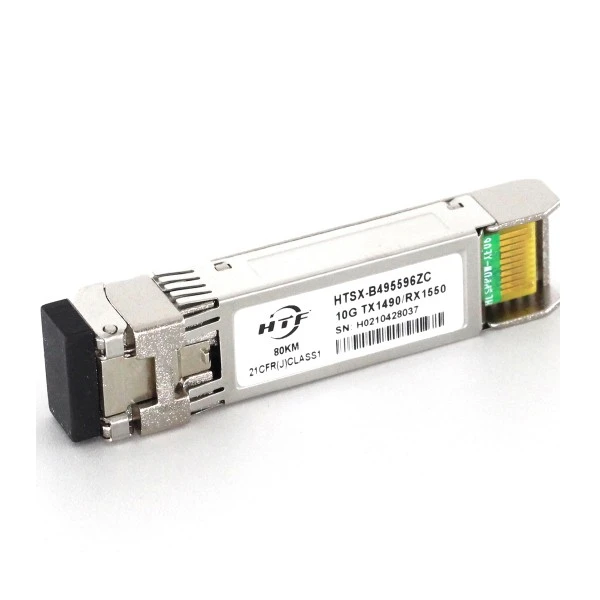

10Gb/s SFP+ BIDI 80km โมดูลรับส่งสัญญาณแสง
HTSX-B495596Zx / HTSX-B554996Zx
คุณสมบัติตัวรับส่งสัญญาณออปติก
อัตราข้อมูลสูงสุด 11.1Gb/s
เลเซอร์ DFB ขนาด 1490 นาโนเมตรและตัวรับ APD สำหรับ HTSX-B495596Zx
เลเซอร์ DFB ขนาด 1550 นาโนเมตรและตัวรับ APD สำหรับ HTSX-B554996Zx
2-อินเทอร์เฟซแบบใช้สายพร้อมการตรวจสอบการวินิจฉัยแบบดิจิทัลในตัว
ส่งสัญญาณสูงสุด 80 กม. บน SMF
ขั้วต่อออปติคอล BIDI LC
แหล่งจ่ายไฟเดี่ยว +3.3V
กล่องหุ้มโลหะสำหรับ EMI ที่ต่ำกว่า
กินไฟสูงสุด 1.8W
เป็นไปตามข้อกำหนด RoHS-6 และไร้สารตะกั่ว
SFF-8472 สอดคล้องกับ MSA &SFF-8431
อุณหภูมิกรณีปฏิบัติการ
เชิงพาณิชย์: 0 ~ +70oC
ขยาย: -10 ~ +80oC
อุตสาหกรรม: -40 ~ +85oC
คำอธิบายทั่วไป
ตัวรับส่งสัญญาณ HTF'HTSX-B495596Zx/ HTSX-B554996Zx SFP+ ได้รับการออกแบบมาเพื่อใช้ใน 10-Gigabit Ethernet เชื่อมโยงสูงสุด 80 กม. บนไฟเบอร์โหมดเดี่ยว โมดูลนี้ประกอบด้วย CWDM DFB Laser, APD และ Preamplifier ในส่วนประกอบย่อยแบบออปติคอลที่มีการบูรณาการสูง ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานได้ผ่าน 2-อินเทอร์เฟซแบบใช้สายตามที่ระบุใน SFF-8472
ตัวรับส่งสัญญาณ HTSX-B495596Zx/HTSX-B554996Zx มอบอินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิทัลที่ได้รับการปรับปรุงเป็นพิเศษ ซึ่งช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์แบบเรียลไทม์ เช่น อุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ พลังงานแสงที่ส่ง พลังงานแสงที่ได้รับ และแรงดันไฟฟ้าของตัวรับส่งสัญญาณ นอกจากนี้ยังกำหนดระบบที่ซับซ้อนของการแจ้งเตือนและแฟล็กคำเตือน ซึ่งจะแจ้งเตือนผู้ใช้เมื่อพารามิเตอร์การทำงานเฉพาะอยู่นอกช่วงปกติที่โรงงานกำหนดไว้
SFP+ MSA กำหนดการแมปหน่วยความจำไบต์ 256- ใน EEPROM ที่สามารถเข้าถึงได้ผ่าน 2-อินเทอร์เฟซแบบอนุกรมแบบใช้สายที่ที่อยู่ 8 บิต 1010000X (A0h) อินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิทัลใช้ที่อยู่ 8 บิต 1010001X (A2h) ดังนั้นแผนผังหน่วยความจำซีเรียล ID ที่กำหนดไว้เดิมยังคงไม่เปลี่ยนแปลง
