คำอธิบายทั่วไป
HTSX-B273396Kx / HTSX-B332796Kx ตัวรับส่งสัญญาณให้อินเตอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิตอลที่ไม่เหมือนใครซึ่งช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์แบบเรียลไทม์เช่นอุณหภูมิของตัวรับส่งสัญญาณกระแสไบอัสเลเซอร์พลังงานแสงที่รับส่ง นอกจากนี้ยังกำหนดระบบที่ซับซ้อนของสัญญาณเตือนและการเตือนซึ่งแจ้งเตือนผู้ใช้เมื่อพารามิเตอร์ปฏิบัติการเฉพาะอยู่นอกช่วงปกติที่ตั้งมาจากโรงงาน
ประเภทของโมเดล | ฆ SFP-10G-KR | ยี่ห้อ | HTFuture |
encapsulation | SFP + | อัตราการส่งข้อมูล | 11.1Gb / s |
ความยาวคลื่น | TX1270nm / RX1330nm TX1330nm / RX1270nm | การเข้าถึง | 60km |
อินเตอร์เฟซ | LC BIDI | LD | DFB |
สายเคเบิลชนิด | SMF | รองรับ DDM | ใช่ |
Tx พลังงาน | 0 ~ 5dBm | Sens Rx | <> |
อุณหภูมิ | 0 ~ 70 ° C (32 ~ 158 ° F) | รับประกันคุณภาพ | 3 ปี |
หมายเลขการสั่งซื้อข้อมูล
| ส่วนจำนวน | อัตราข้อมูล (Gb / s) | ความยาวคลื่น (นาโนเมตร) | ระยะการส่ง (กม.) | อุณหภูมิ (℃) (กรณีใช้งาน) |
HTSX-B273396Kx | 10.3125 | 1270Tx / 1330Rx | 60km SMF | 0 ~ 70 เชิงพาณิชย์ |
HTSX-B332796Kx | 10.3125 | 1330Tx / 1270Rx | 60km SMF | 0 ~ 70 เชิงพาณิชย์ |
คุณสมบัติ
●อัตราข้อมูลสูงถึง 11.1Gb / s
●อินเตอร์เฟสแบบ 2 สายพร้อมการตรวจสอบวินิจฉัยทางดิจิตอลในตัว
●การส่งสูงสุด 60km บน SMF
●แหล่งจ่ายไฟ Single + 3.3V
●โครงเครื่องโลหะสำหรับ EMI ที่ต่ำกว่า
●การใช้พลังงานสูงสุด 1.5W
●เป็นไปตามมาตรฐาน SFF-8472 MSA และ SFF-8431
●อุณหภูมิเคสในการทำงาน
เชิงพาณิชย์: 0 ~ 70 ℃
การประยุกต์ใช้งาน
●กลับไปกลับ
● 10GBASE-ER / EW
● 10G Ethernet

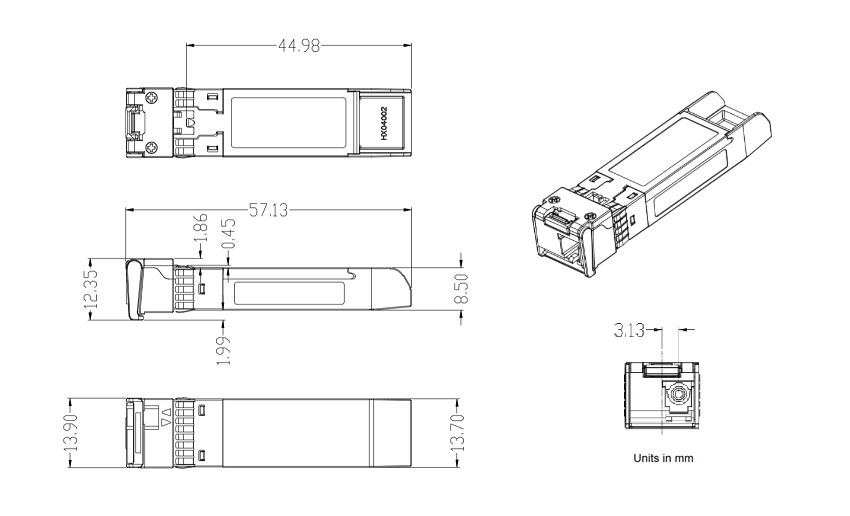

มิติเชิงกล
คำถามที่พบบ่อย
1. คำถาม: สิ่งนี้รองรับ Netgear หรือไม่
คำตอบ: ใช่โมดูล 10GBase-T ที่เข้ากันได้กับ Netgear รองรับ Netgear
2. คำถาม: ประเภทสายเคเบิลจำเป็นสำหรับตัวรับส่งสัญญาณ 40G LR4?
คำตอบ: ตัวรับส่งสัญญาณ HTFuture 40GBASE-LR4 QSFP + ใช้สายแพทช์ไฟเบอร์แบบดูเพล็กซ์โหมดเดียวพร้อมตัวเชื่อมต่อ LC / UPC
3. คำถาม: Multimode SFP คืออะไร
คำตอบ: มัลติเธรดโหมด (MMF) ใช้แกนขนาดใหญ่มากและมักใช้ความยาวคลื่นมากขึ้น ดังนั้นเลนส์ที่ใช้ใน MMF จึงมีความสามารถในการรวบรวมแสงจากเลเซอร์ ในทางปฏิบัตินี่หมายความว่าเลนส์มีราคาถูกกว่า multimodal SFP ทั่วไป (MMF SFP) วิ่งไปตามความยาวคลื่น 850nm และใช้สำหรับการส่งสัญญาณระยะทางสั้น ๆ ในช่วง 100m ถึง 500m เท่านั้น แม้ว่าจะไม่สามารถเดินในระยะทางไกล แต่สามารถส่งสัญญาณเตือนด้วยแสงได้หลายประเภท ตัวหนีบมัดสีและหลอดไฟเป็นสีดำและสายแพทช์ใยแก้วนำแสงที่ใช้มักจะมีสีส้ม
4. คำถาม: อะไรคือความแตกต่างระหว่าง SFP และ BIDI SFP
คำตอบ: อย่างที่ทราบกันดีว่าเครื่องรับส่งสัญญาณ SFP ทั่วไปนั้นโดยทั่วไปจะมีสองพอร์ตหนึ่งคือพอร์ต TX ซึ่งใช้ในการส่งสัญญาณและอีกหนึ่งคือ RX พอร์ตซึ่งใช้ในการรับสัญญาณ แตกต่างจากตัวรับส่งสัญญาณ SFP ทั่วไปตัวรับส่งสัญญาณ SFP ของ BIDI มีเพียงหนึ่งพอร์ตที่ใช้ตัวเชื่อมต่อ WDM ที่สำคัญเพื่อส่งและรับสัญญาณผ่านเส้นใยเดี่ยว ในความเป็นจริง SFP ขนาดกะทัดรัดเป็น BIDI SFP แบบ 2 ช่องสัญญาณซึ่งรวม BIDI SFP สองตัวในโมดูล SFP เดียว ดังนั้น SFP ขนาดกะทัดรัดจึงมีสองพอร์ตเป็น SFP ทั่วไป
