วิธีทำความสะอาดขั้วต่อของจัมเปอร์ไฟเบอร์ MTP / MPO

ทำไมต้องใช้จัมเปอร์ไฟเบอร์ออปติก MTP / MPO

สายแพทช์ไฟเบอร์ MTP / MPO ที่มี 12 หรือ 24 คอร์ในอินเทอร์เฟซเดียวได้พิสูจน์แล้วว่าเป็นโซลูชันที่เป็นไปได้ ตัวเชื่อมต่อมัลติคอร์ MTP / MPO เป็นไปตามมาตรฐานของ 40Gbase-SR4 และ 100Gbase-SR10 สามารถรองรับ 12 หรือ 24 คอร์ในขั้วต่อที่มีขนาดเดียวกับขั้วต่อ SC เป็นผลให้สายแพทช์ไฟเบอร์ MTP / MPO ให้ความหนาแน่นมากถึง 12 หรือ 24 เท่าและประหยัดการ์ดวงจรและพื้นที่ชั้นวาง

เกี่ยวกับตัวเชื่อมต่อ MPO / MTP

ตัวเชื่อมต่อ MPO / MTP เป็นตัวเชื่อมต่อใยแก้วนำแสงแบบมัลติคอร์ที่ใช้กันมากที่สุดในเครือข่ายความหนาแน่นสูง สามารถรองรับเส้นใยได้ 1-2 แถว (ขั้วต่อ MPO / MTP 12 คอร์และขั้วต่อ MPO / MTP 24 คอร์) ในขั้วต่อเดียว เมื่อเทียบกับขั้วต่อแกนเดียวพื้นที่ผิวของขั้วต่อ MPO / MTP จะใหญ่กว่า ตัวเชื่อมต่อ MPO / MTP สามารถแบ่งออกเป็นสองประเภท: ขั้วต่อ MPO / MTP ตัวผู้ (พร้อมพินนำ) และขั้วต่อ MPO / MTP ตัวเมีย (ไม่มีรูนำ) ขั้วต่อทั้งสองเชื่อมต่อกันเพื่อให้เกิดรอยต่อก้นระหว่างเส้นใยแสง ความแม่นยำในการจัดตำแหน่งของขั้วต่อ MPO / MTP จะพิจารณาจากความเบี้ยวและระยะห่างของใยแก้วนำแสงความแม่นยำในการจับคู่ของพินนำและใยแก้วนำแสง

วิธีการทำความสะอาดและขจัดฝุ่นของจัมเปอร์ใยแก้วนำแสง MPO

การเลือกวิธีการทำความสะอาดและเครื่องมือที่เหมาะสมจะได้ผลลัพธ์เป็นสองเท่าโดยใช้ความพยายามเพียงครึ่งเดียวในการทำความสะอาดขั้วต่อ MPO / MTP ตอนนี้เราจะเรียนรู้เพิ่มเติมเกี่ยวกับวิธีการทำความสะอาดและกำจัดฝุ่นของจัมเปอร์ใยแก้วนำแสง MPO

เมื่อทำความสะอาดขั้วต่อ MPO / MTP ควรทำความสะอาดแกนเส้นใยทุกแกนอย่างระมัดระวังเนื่องจากมลพิษของแกนเส้นใยใด ๆ อาจส่งผลต่อประสิทธิภาพของขั้วต่อ MPO / MTP นอกจากนี้เนื่องจากการออกแบบขั้วต่อ MPO / MTP ตัวผู้ที่มีพินแนะนำผู้ใช้จำนวนมากจึงละเลยการทำความสะอาดขอบแทรกตัวเชื่อมต่อ MPO / MTP ซึ่งเป็นสาเหตุหนึ่งที่ทำให้ขั้วต่อ MPO / MTP ไม่ได้รับการทำความสะอาดอย่างทั่วถึง ดังนั้นเราควรเลือกเครื่องมือและวิธีการที่เหมาะสมในการทำความสะอาดขั้วต่อ MPO / MTP

ก่อนทำความสะอาดควรตรวจสอบขั้วต่อ MPO / MTP เพื่อดูว่าจำเป็นต้องทำความสะอาดหรือไม่ เมื่อพิจารณาแล้วว่าจะทำความสะอาดขั้วต่อ MPO / MTP เรามักชอบวิธีซักแห้งซึ่งสามารถกำจัดฝุ่นและไขมันได้อย่างมีประสิทธิภาพและจะไม่ทำให้ปลั๊กเป็นมลพิษเนื่องจากการใช้น้ำยาซักผ้าแอลกอฮอล์ อย่างไรก็ตามบางครั้งการซักแห้งก็ไม่สามารถกำจัดมลพิษในขั้วต่อได้อย่างสมบูรณ์ ดังนั้นหากพบมลพิษในขั้วต่อ MPO / MTP หลังการซักแห้งควรใช้วิธีการซักแห้ง + สำหรับการทำความสะอาดครั้งที่สอง หลังจากการทำความสะอาดครั้งที่สองหากยังมีมลพิษอยู่ควรใช้วิธีการซักแห้ง + แบบเปียกอีกครั้ง ควรสังเกตที่นี่ว่าหากขั้วต่อปนเปื้อนเนื่องจากความเสียหายถาวรควรเปลี่ยนขั้วต่อ MPO / MTP

เครื่องมือซักแห้งสำหรับทำความสะอาดขั้วต่อจัมเปอร์ไฟเบอร์ออปติก MTP / MPO

CLE-box น้ำยาทำความสะอาดกล่อง

น้ำยาทำความสะอาดกล่อง CLE เป็นน้ำยาป้องกันไฟฟ้าสถิตชนิดหนึ่งที่ไม่มีแอลกอฮอล์ซึ่งเหมาะสำหรับขั้วต่อใยแก้วนำแสงส่วนใหญ่รวมถึงขั้วต่อ LC / SC / FC / ST / MU / MTP / MPO / D4 / DIN น้ำยาทำความสะอาดกล่อง CLE สามารถขจัดฝุ่นและคราบน้ำมันบนพื้นผิวของขั้วต่อจัมเปอร์ใยแก้วนำแสง MTP / MPO ติดตั้งเทปทำความสะอาดที่สามารถถอดเปลี่ยนได้ด้วยเส้นใยสิ่งทอที่มีความละเอียดเป็นพิเศษซึ่งสามารถทำความสะอาดส่วนปลายของขั้วต่อจัมเปอร์ใยแก้วนำแสง MTP / MPO ได้อย่างง่ายดายและมีประสิทธิภาพโดยไม่ทำให้เกิดรอยขีดข่วนหรือขีดข่วนพื้นผิวหรือทิ้งร่องรอยของแอลกอฮอล์ นอกจากนี้ยังสามารถเปลี่ยนเทปน้ำยาทำความสะอาดได้หลังจากใช้งานมากกว่า 500 ครั้ง ดังนั้นน้ำยาทำความสะอาดกล่องใสจึงคุ้มค่ากว่าสำหรับห้องปฏิบัติการวิศวกรรมสายการประกอบหรือการใช้งานภาคสนามที่ต้องใช้เครื่องทำความสะอาดในระยะยาว

วิธีใช้น้ำยาทำความสะอาดกล่อง cle-box：

1: เลื่อนฝาปิดเพื่อให้ผ้าเช็ดออก

2: เลื่อนหน้าปลายปลอกโลหะไปตามพื้นผิวผ้าตามทิศทางที่แสดงบนตลับหมึก

3: กดคันโยกเพื่อดึงผ้าทำความสะอาดใหม่ออกเพื่อทำความสะอาดอีกครั้ง

4: กดคันโยกเพื่อปิดฝาสไลด์

ระวัง:

1. เมื่อใช้น้ำยาทำความสะอาดกล่องไฟเบอร์คลีนบ็อกซ์เพื่อทำความสะอาดขั้วต่อ MTP / MPO เหมาะสำหรับทำความสะอาดขั้วต่อ MTP / MPO ตัวผู้เท่านั้น สำหรับขั้วต่อ MTP / MPO ตัวเมียต้องใช้เครื่องมือทำความสะอาดแบบเปียก

2. อย่าขยับขั้วต่อไปมาบนผ้าทำความสะอาด เดินไปในทิศทางเดียวเท่านั้นเพื่อหลีกเลี่ยงมลพิษที่ไม่จำเป็น

น้ำยาทำความสะอาดกล่อง NEOCLEAN-R2

น้ำยาทำความสะอาดกล่อง NEOCLEAN-R2 ผลิตโดย ntt-at ซึ่งเหมาะมากสำหรับการทำความสะอาดขั้วต่อ SC / FC / ST / LC / MU / MTP / MPO คล้ายกับน้ำยาล้างกล่อง CLE แต่ก็มีข้อดีในตัวเอง ผ้าทำความสะอาดมีความหนาและสามารถใช้ทำความสะอาดได้ดีขึ้น แต่จะไม่สวมหน้าท้ายของจัมเปอร์ไฟเบอร์ MTP / MPO หรือทิ้งวัสดุที่เป็นเส้นใย น้ำยาล้างคาร์ทริดจ์นีโอคลีน - r2 ใช้กลไกการขับเคลื่อนเทปที่เรียบง่ายเพื่อการทำงานที่ราบรื่นขึ้นและลดต้นทุนการผลิต นอกจากนี้ยังทำจากวัสดุป้องกันไฟฟ้าสถิตย์และมีประสิทธิภาพในการป้องกันไฟฟ้าสถิตที่ดีเยี่ยม การดำเนินการนั้นง่ายมาก เพียงหมุนวงล้อเพื่อให้ผ้าทำความสะอาดผืนใหม่เปิดออกและเลื่อนขั้วต่อบนผ้าทำความสะอาด ในขณะเดียวกันน้ำยาทำความสะอาดกล่อง neoclean-r2 สามารถทำความสะอาดได้มากกว่า 400 ครั้ง แต่เทปด้านในไม่สามารถถูกแทนที่ได้

ทำความสะอาดปุ่มเดียว

ตัวทำความสะอาดปุ่มเดียว MTP / MPO ใช้เป็นพิเศษในการทำความสะอาดส่วนปลายของขั้วต่อ MTP / MPO (ไม่มีแอลกอฮอล์) สามารถขจัดมลพิษทุกชนิดเช่นฝุ่นละอองไอพีเอ 70% กากน้ำกลั่นจาระบี ฯลฯ ด้วยการใช้งานปุ่มเดียวง่ายๆ ตัวทำความสะอาดปุ่มเดียวของ Neoclean-m สามารถทำความสะอาดขั้วต่อ MTP / mpo-8/12/24 ได้อย่างมีประสิทธิภาพในขณะที่ตัวทำความสะอาดปุ่มเดียว NEOCLEAN-M2 ใช้เพื่อทำความสะอาดขั้วต่อ MTP / mpo-16 สามารถใช้น้ำยาทำความสะอาดกุญแจ MTP / MPO หนึ่งตัวในการทำความสะอาดปลอกโลหะโดยมีหรือไม่มีหมุดแนะนำรวมทั้งขั้วต่อที่สะอาด

ขั้นตอนการทำความสะอาดขั้วต่อแบบเปลือย

1: เปิดฝาครอบป้องกันของส่วนยึดปลายทำความสะอาด

2: ใส่ขั้วต่อเข้าไปในตัวทำความสะอาด

3: กดตัวทำความสะอาดจนกว่าคุณจะได้ยินเสียงคลิก

4: หากเงื่อนไขอนุญาตสามารถใช้กระจกไฟเบอร์เพื่อตรวจสอบผลการทำความสะอาดของขั้วต่อ

ขั้นตอนการทำความสะอาดขั้วต่อในอะแดปเตอร์

1: ลบไฟล์แนบ

2: ใส่ปลายทำความสะอาดเข้ากับอะแดปเตอร์ MTP / MPO

3: กดตัวทำความสะอาดจนกว่าคุณจะได้ยินเสียงคลิก

4: หากเงื่อนไขอนุญาตสามารถใช้กระจกไฟเบอร์เพื่อตรวจสอบผลการทำความสะอาดของขั้วต่อ

เครื่องมือทำความสะอาดแบบเปียกสำหรับทำความสะอาดขั้วต่อจัมเปอร์ใยแก้วนำแสง MTP / MPO

เครื่องมือทำความสะอาดแบบเปียกแบบดั้งเดิมใช้เพื่อทำความสะอาดตัวเชื่อมต่อแบบเส้นใยเดี่ยวและแบบหลายเส้นใยเช่นขั้วต่อ LC / SC / FC / St / mu / MTP / MPO เครื่องมือทำความสะอาดทั่วไปคือเช็ดทำความสะอาดและสำลีก้าน

ผ้าเช็ดทำความสะอาด

ผ้าเช็ดทำความสะอาดทำจากใยไม้ดิบบริสุทธิ์และมีกล่องจำหน่ายซึ่งสามารถดึงผ้าเช็ดทำความสะอาดออกได้ในคราวเดียวและป้องกันการเกิดไฟฟ้าสถิต สามารถใช้ผ้าเช็ดทำความสะอาดร่วมกับไอโซโพรพานอลได้และผ้าเช็ดทำความสะอาดที่ไม่เป็นขุยและไม่มีแรงเสียดทานเหมาะอย่างยิ่งสำหรับการทำความสะอาดส่วนปลายของขั้วต่อ MTP / MPO โดยไม่ทำให้เกิดรอยขีดข่วนหรือเศษผ้าเหลือทิ้ง

ไม่มีสำลีเช็ดทำความสะอาดโฟมแคชเมียร์

ไม้กวาดโฟมกำมะหยี่มีราคาถูกใช้งานง่ายและมีความสามารถในการทำความสะอาดที่ดีเยี่ยม เหมาะอย่างยิ่งสำหรับการทำความสะอาดสารมลพิษส่วนใหญ่ในขั้วต่อใยแก้วนำแสง ขั้นตอนการทำความสะอาดพื้นฐานมีดังนี้: จุ่มก้านทำความสะอาดในไอโซโพรพานอล ใส่ไม้กวาดเข้ากับขั้วต่อ MTP / MPO ค่อยๆกดและหมุนไม้กวาดเพื่อทำความสะอาดส่วนปลายของแหวนรองซีล สุดท้ายให้เช็ดส่วนปลายของขั้วต่อด้วยสำลีแห้งเพื่อให้แน่ใจว่าได้ทำความสะอาดอย่างทั่วถึง

มีวิธีการทำความสะอาดอื่น ๆ :

คลิกเดียวทำความสะอาดไฟเบอร์

MPO / MTP one click fiber Cleaner ใช้เพื่อทำความสะอาดขั้วต่อมัลติคอร์ MPO / MTP วิธีการใช้งานคล้ายกับน้ำยาทำความสะอาดไฟเบอร์แบบคลิกเดียวขนาด 1.25 มม. / 2.5 มม. ซึ่งช่วยลดความยุ่งยากในการทำความสะอาดเส้นใยในศูนย์ข้อมูลการเดินสายเคเบิลที่มีความหนาแน่นสูง One touch Fiber Cleaner เป็นเครื่องมือทำความสะอาดที่สะดวกมาก สามารถทำความสะอาดทั้งขั้วต่อ MPO / MTP เดี่ยวและขั้วต่อ MPO / MTP บนแผงอะแดปเตอร์ เมื่อใช้งานขั้นตอนการทำความสะอาดสามารถทำได้เพียงคลิกเดียว คลิกเดียวไฟเบอร์ทำความสะอาดสามารถใช้ได้ประมาณ 600 ครั้ง

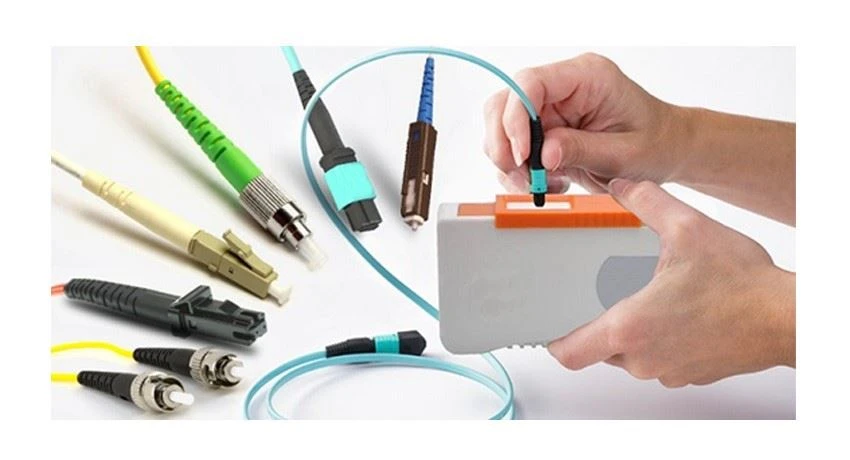

น้ำยาทำความสะอาดไฟเบอร์เทป

น้ำยาทำความสะอาดไฟเบอร์ชนิดตลับเทปเหมาะสำหรับงานทำความสะอาดขั้วต่อเกือบทั้งหมดที่สามารถสัมผัสกับปลั๊กได้รวมถึง LC, mu, SC, FC, St, MPO / MTP, MTRJ เป็นต้นและสามารถใช้งานได้เป็นเวลานานโดย เปลี่ยนเทป เมื่อใช้น้ำยาทำความสะอาดใยแก้วนำแสงชนิดตลับควรสังเกตว่าแกนขั้วต่อควรเลื่อนไปในทิศทางเดียวเพื่อป้องกันมลพิษทุติยภูมิ

สายแพทช์ไฟเบอร์ออปติก MPO / MTP ใช้กันอย่างแพร่หลายในระบบสายเคเบิลที่มีความหนาแน่นสูง มีพื้นที่ขนาดเล็กและสามารถประหยัดเวลาและค่าใช้จ่ายในการติดตั้ง เป็นทางออกที่ดีสำหรับสภาพแวดล้อมการเดินสายที่มีความหนาแน่นสูง เนื่องจากเทคโนโลยีสำคัญในการอัพเกรดเป็นอีเธอร์เน็ต 40 / 100g ผู้คนจำนวนมากขึ้นใช้จัมเปอร์ใยแก้วนำแสง MPO / MTP
