จะตัดสินได้อย่างไรว่ามีปัญหากับตัวรับส่งสัญญาณไฟเบอร์?

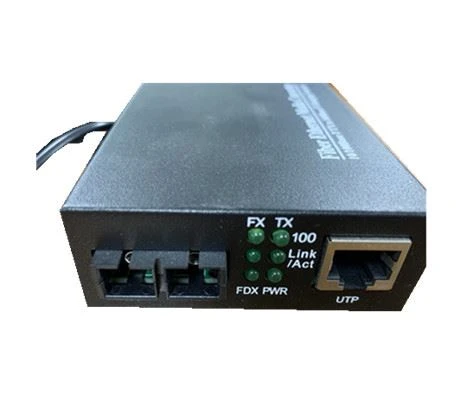

(1) ขั้นแรกดูว่าไฟแสดงสถานะของตัวรับส่งสัญญาณไฟเบอร์ออปติกหรือโมดูลแสงและไฟแสดงสถานะของพอร์ตคู่บิด
a. หากตัวบ่งชี้ FX ของตัวรับส่งสัญญาณถูกปิดโปรดยืนยันว่าไฟเบอร์ลิงค์นั้นเชื่อมโยงข้ามหรือไม่? ปลายด้านหนึ่งของจัมเปอร์ไฟเบอร์เชื่อมต่อในโหมดคู่ขนาน ปลายอีกด้านเชื่อมต่อในโหมดไขว้
b. ถ้าไฟแสดงสถานะออปติคัลพอร์ต (FX) ของ A ตัวรับส่งสัญญาณเปิดอยู่และตัวบ่งชี้ออปติคัลพอร์ต (FX) ของตัวรับส่งสัญญาณ B ปิดอยู่ความผิดปกติจะอยู่ที่ด้านรับส่งสัญญาณ A: ความเป็นไปได้อย่างหนึ่งคือ: ตัวรับส่งสัญญาณแสง (TX) การส่งพอร์ตเสียเนื่องจากพอร์ตแสง (RX) ของตัวรับส่งสัญญาณ B ไม่ได้รับสัญญาณออปติคอล
cc ตัวบ่งชี้ twisted pair (TP) ไม่ได้เปิดอยู่ โปรดตรวจสอบให้แน่ใจว่าการเชื่อมต่อคู่บิดไม่ถูกต้องหรือการเชื่อมต่อไม่ถูกต้อง? โปรดใช้เครื่องทดสอบความต่อเนื่องในการทดสอบ (อย่างไรก็ตามไฟแสดงสถานะคู่บิดของเครื่องรับส่งสัญญาณบางอย่างจะต้องรอจนกว่าการเชื่อมโยงไฟเบอร์เชื่อมต่อ)
d. ตัวรับส่งสัญญาณบางตัวมีพอร์ต RJ45 สองพอร์ต: (ToHUB) ระบุว่าสายเชื่อมต่อกับสวิตช์เป็นเส้นตรง (ToNode) ระบุว่าสายเชื่อมต่อกับสวิตช์เป็นสายครอสโอเวอร์
e. นามสกุลผมบางมีสวิตช์ MPR ที่ด้านข้าง: หมายความว่าสายเชื่อมต่อกับสวิตช์เป็นวิธีการแบบเส้นตรง สวิตช์ DTE: สายเชื่อมต่อกับสวิตช์เป็นวิธีการสลับสาย
(1) ยืนยัน wอย่าวางสายเคเบิลออปติคัลหรือจัมเปอร์ไฟเบอร์แบบใยแก้วนำแสงหัก
การเชื่อมต่อด้วยสายเคเบิลออปติคอลและการตรวจสอบการขาดการเชื่อมต่อ: ใช้ไฟฉายเลเซอร์, แสงแดด, ตัวส่องสว่างเพื่อส่องสว่างปลายด้านหนึ่งของขั้วต่อสายเคเบิลออปติคัลหรือข้อต่อ ดูว่ามีแสงที่มองเห็นได้ที่ปลายอีกด้าน? หากมีแสงที่มองเห็นได้แสดงว่าสายแสงนั้นไม่ขาด
ข การตรวจจับการเปิด - ปิดของการเชื่อมต่อใยแก้วนำแสง: ใช้ไฟฉายเลเซอร์, แสงอาทิตย์, และอื่น ๆ เพื่อส่องด้านปลายของจัมเปอร์ไฟเบอร์; ดูว่ามีแสงที่มองเห็นในส่วนอื่น ๆ ? หากมีแสงที่มองเห็นได้จัมเปอร์ไฟเบอร์จะไม่แตก
c.ไม่ว่าจะเป็นโหมด half / full duplex หรือไม่
ตัวรับส่งสัญญาณบางตัวมีสวิตช์ FDX ที่ด้านข้าง: เพล็กซ์เต็มรูปแบบ สวิตช์ HDX: half duplex
(4) ทดสอบด้วยเครื่องวัดกำลังแสง
พลังงานแสงของเครื่องรับส่งสัญญาณแสงหรือโมดูลแสงภายใต้สภาวะปกติ: มัลติโหมด: ระหว่าง -10db - 18db; โหมดเดียว 20 กิโลเมตร: -8db - 15db; โหมดเดี่ยว 60 กิโลเมตร: -5db - 12db; หากกำลังส่องสว่างของตัวรับส่งสัญญาณไฟเบอร์อยู่ระหว่าง -30db ถึง -45db แสดงว่าสามารถตัดสินได้ว่ามีปัญหากับตัวรับส่งสัญญาณไฟเบอร์ออปติกนี้
