ครั้งสุดท้ายที่ลูกค้าคนหนึ่งของเราซื้อ 100G SR4 MPO 100M พวกเขาตอบรับเข้ากันได้กับ Juniper QFX5110 Switch และจะสั่งเพิ่มเติมจากเราในปี 2020
และเขามีคำถามอื่นเราจึงอยากแบ่งปันที่นี่
1. วิธีเชื่อมต่อตัวรับส่งสัญญาณ 2 ตัวใน 2 สวิตช์ด้วยสายแพทช์โดยตรง? ดังนั้นเราจึงให้วิธีแก้ปัญหาแก่เขาเหมือนภาพต่อไปนี้แสดงให้เห็น
Jun ใช้ Juniper QFX5110-32Q เพื่อทดสอบโมดูล
②100G SR4 MPO 100M QSFP28 โมดูล
cord สายแพทช์ 12core MPO / PC-MPO / PC 12 ริบบอน MM SX OM3 50 / 125um พีวีซี 3M TypeB (PIN1connect PIN12) หญิง - หญิง ที่ปลายทั้งสอง
2. ความรู้บางส่วนของสายแพทช์ MPO
1. ประเภท A: PIN1 เชื่อมต่อ PIN12， ประเภท B： PIN1 เชื่อมต่อ PIN2
2. หากจำเป็นต้องเชื่อมต่อระหว่าง 2 โมดูล QSFP28 ต้องใช้ Type B และ Type A ส่วนใหญ่จะใช้เหมือนสายไฟต่อซึ่งไม่เหมือนกันในการใช้งานจริง
3. สายแพทช์ MPO เป็นหญิงหญิงถ้าจำเป็นต้องเชื่อมต่อกับ 2 โมดูลโดยตรง

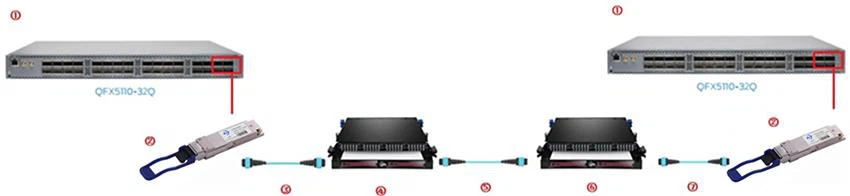

3. จะเชื่อมต่อระบบเคเบิลกับเครือข่ายความเร็วสูงในดาต้าเซ็นเตอร์ได้อย่างไร?
เป็นเรื่องปกติ แต่มีความซับซ้อนมากกว่าเล็กน้อย เราใช้แร็คเมาท์ไฟเบอร์เพื่อเชื่อมต่อโครงข่ายให้เสร็จสมบูรณ์
เหมือนภาพที่แสดง
①เราคิดว่าคุณใช้ Juniper QFX5110-32Q เพื่อทดสอบโมดูล
②100G SR4 MPO 100M QSFP28 โมดูล
③สายแพทช์ 12core MPO / PC-MPO / PC 12 ribbon MM SX OM3 50 / 125um พีวีซี 3M ประเภท A (PIN1connect PIN1) หญิง - หญิง ที่ปลายทั้งสอง
Adapter อะแดปเตอร์ไฟเตอร์
⑤สายแพทช์ 12core MPO / PC-MPO / PC 12 ribbon MM SX OM3 50 / 125um PVC 3M ประเภท A (PIN1connect PIN1) ชาย - ชาย ที่ปลายทั้งสอง
Adapter อะแดปเตอร์ไฟเตอร์
cord สายแพตช์ 12core MPO / PC-MPO / PC 12 ริบบิ้น MM SX OM3 50 / 125um พีวีซี 3M Type B (PIN1connect PIN12) หญิง - หญิง ที่ปลายทั้งสอง

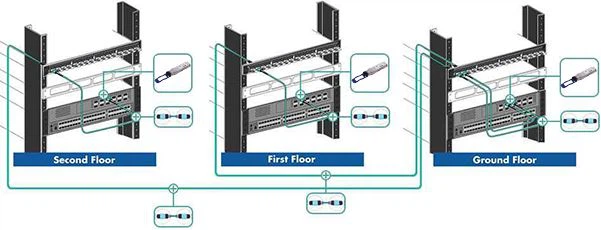

4. ภาพรวมการเชื่อมต่อโครงข่ายใยแก้วนำแสงเชื่อมโยงสามชั้น
