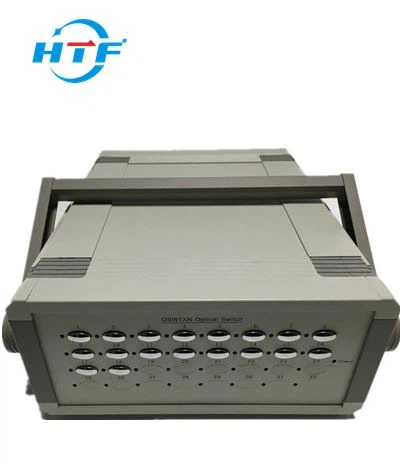

ตัวรับส่งสัญญาณไฟเบอร์สวิตช์ออปติคัลแบบติดตั้งบนแร็ค 1 ใน 64 พอร์ต
สวิตช์ออปติคัลเป็นอุปกรณ์ชนิดหนึ่งที่มีความสามารถในการสลับเส้นทางแสง ในระบบส่งสัญญาณใยแก้วนำแสง ใช้สำหรับควบคุมเส้นทางแสง, LAN, การเปลี่ยนแหล่งกำเนิดแสง/ตัวตรวจจับ และป้องกันการเปลี่ยนแปลงของอีเธอร์เน็ต ฯลฯ ในระบบทดสอบใยแก้วนำแสง ใช้สำหรับการทดสอบใยแก้วนำแสงและอุปกรณ์ใยแก้วนำแสง การทดสอบเครือข่าย การทดสอบสายเคเบิลออปติกแบบเปิดโล่งและการตรวจจับไฟเบอร์ออปติก
คุณสมบัติ
ก) การสูญเสียการแทรกต่ำ การเปลี่ยนเวลาสั้น ฯลฯ
ข) หน้าจอแสดงผล LCD
c) มีการสแกนอัตโนมัติและสามารถตั้งค่าช่วงเวลาสูงสุดเป็น 99h 59m 59s และช่องเริ่มต้นและช่องสัญญาณเทอร์มินัลของการสแกนสามารถตั้งค่าได้
ข้อมูลจำเพาะ
| รุ่นNo | OSW1X64 |
| ความยาวคลื่นทำงาน | SM:1260~1650 มม.: 850nm±40 |
| ทดสอบความยาวคลื่น | 1310/1550 850 นาโนเมตร |
| การสูญเสียการแทรก | ≤1.2 dB |
| ความสามารถในการทำซ้ำ | ≤±0.05dB |
| ผลตอบแทนขาดทุน | SM≥50dB MM≥30dB |
| ครอสทอล์ค | ≥60dB |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น | ≤0.25 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ | ≤0.05 |
| เปลี่ยนเวลา | ≤15ms |
| ชนิดไฟเบอร์ | SM（9/125um）、MM（50/125 62.5/125um） |
| แบบฟอร์มตัวเชื่อมต่อ | FC/PC |
| พอร์ตการตรวจสอบ | RJ45、RS-232 |
| แหล่งจ่ายไฟ | AC: 85 ～ 264 V (50/60Hz) หรือ DC: 36 ～ 72 V |
| อุณหภูมิในการทำงาน | -5～ + 60℃ |
| อุณหภูมิในการจัดเก็บ | -40～+ 80°C |
| ประเภทแชสซี | ตู้แร็ค 19''2U (483 × 330 × 89 มม.) |
คำแนะนำในการใช้งาน
(1) จอ LCD: แสดงที่อยู่อุปกรณ์ ช่องสัญญาณปัจจุบัน และข้อมูลที่เกี่ยวข้อง
(2), ▲——เลื่อนขึ้นคีย์; ▼——ปุ่มเลื่อนลง; ป้อน——ป้อนคีย์; Esc——ปุ่มยกเลิก
(3) ไฟแสดงสถานะ Power1, Power2: ไฟแสดงสถานะการทำงาน
(4) อินเทอร์เฟซ RJ45 Ethernet, พอร์ตอนุกรม RS-232: อินเทอร์เฟซการสื่อสารข้อมูลข้อมูลการตรวจสอบอุปกรณ์
(5) คำอธิบายอินเทอร์เฟซแบบออปติคัล: พอร์ต I/O บนแผงอุปกรณ์เป็นพอร์ตสาธารณะ และ 1, 2, 3, ..., 64 เป็นหมายเลขช่องตามลำดับ
