DWDM Telecom Solution HTF HT6000 เป็นระบบส่งสัญญาณออปติคัล OTN ขนาดกะทัดรัด ความจุสูง ต้นทุนต่ำ ซึ่งเปิดตัวโดย HTF ใช้การออกแบบแพลตฟอร์มทั่วไปของ CWDM / DWDM รองรับการส่งข้อมูลแบบโปร่งใสหลายบริการ และมีความสามารถด้านเครือข่ายและการเข้าถึงที่ยืดหยุ่น ใช้ได้กับเครือข่ายหลักระดับประเทศ เครือข่ายหลักระดับจังหวัด เครือข่ายหลักหลักและเครือข่ายหลักอื่นๆ เพื่อตอบสนองความต้องการของโหนดความจุขนาดใหญ่ที่สูงกว่า 1.6T เป็นแพลตฟอร์มแอปพลิเคชันการส่งสัญญาณที่คุ้มค่าที่สุดในอุตสาหกรรม สร้างโซลูชันการขยายการส่งสัญญาณ WDM ความจุสูงสำหรับผู้ให้บริการ IDC และ ISP
ข้อมูลจำเพาะของโซลูชันโทรคมนาคม DWDM
สิ่งของ | คำอธิบาย | |
กำลังส่ง | 96x10Gbps/96x100Gbps | |
หน่วยจัดการเครือข่าย | ดิสก์การจัดการเครือข่าย EMS | |
อปท | รองรับ 1.25G ~ 10Gbps, 100Gbps | |
ไฟเบอร์แชนแนล 1/2/4/8 /10Gbps | ||
CPRI;2/3/4/5/6/7 | ||
1G/10G Ethernet LAN หรือ WAN PHY | ||
STM-4/16/64 SONET/SDH | ||
MUX/DEMUX | รองรับ 8ch/16ch/40ch/48ch | |
สพป | เครื่องขยายสัญญาณไฟเบอร์เจือด้วย EDFA เออร์เบียม | |
ดี.ซี.เอ็ม | DCM:G.652/G655 โมดูลไฟเบอร์ชดเชยการกระจายตัว | |
อปท | OLP1 บวก 1 การป้องกันแสง | |

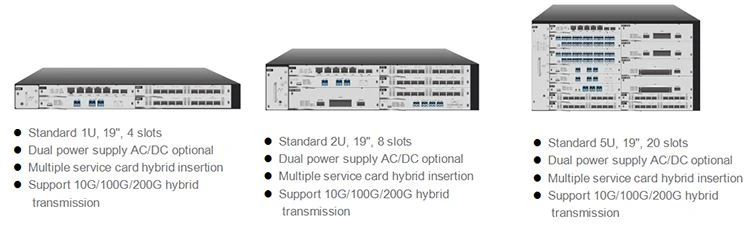

ขนาด | บัตรบริการ | 20.5(ส)× 195(ก)× 252(ล) (มม.) |
1U 4-สล็อตแชสซี | 482.5 (ก) x 350(ล) x 44.5 (ส) มม. | |
2U 8-สล็อตแชสซี | 482.5 (ก) x 350(ล) x 89 (ส) มม. | |
แชสซีสล็อต 5U 20- | 482.5 (ก) x 350(ล) x 222.5 (ส) มม. | |
สิ่งแวดล้อม | อุณหภูมิในการทำงาน | -10 องศา ~ 60 องศา |
อุณหภูมิในการจัดเก็บ | -40 องศา ~ 80 องศา | |
ความชื้นสัมพัทธ์ | 5 เปอร์เซ็นต์ ~ 95 เปอร์เซ็นต์ ไม่กลั่นตัว | |
โหมดแหล่งจ่ายไฟ | แหล่งจ่ายไฟคู่ AC220V/DC-48V ตัวเลือก | |
การใช้พลังงาน | 1U ＜120W, 2U＜200W, 5U＜400W | |
HT6000 DWDM Telecom Solution มีการ์ดดังต่อไปนี้
| การ์ดการจัดการ NMS | ทรานสปอนเดอร์ 100G QSFP28 ถึง CFP | 2xQSFP28 ถึง CFP2 200G Muxponder |
| 100G Muxponder: QSFP28 ↔ 4xSFP28 | 40G & 100G OEO: 6*QSFP28 | SFP28 25ช่องสัญญาณ G Quad |
| SFP บวกทรานสปอนเดอร์ Quad หลายอัตรา | ทรานสปอนเดอร์คู่หลายอัตราที่ซ้ำซ้อน | เครื่องขยายสัญญาณออปติก EDFA |
| เครื่องขยายสัญญาณออปติคัล Bidi EDFA | 16ch DWDM MUX/DEMUX | 40ch DWDM MUX/DEMUX（AAWG） |
| ตัวป้องกันเส้นแสง OLP | DWDM Passive Optical Add / Drop มัลติเพล็กเซอร์ | การ์ด DCM |
จะปรับแต่งระบบ Active DWDM ตามโครงการของเราได้อย่างไร?
กรุณาส่งข้อมูลที่จำเป็นต่อไปนี้ให้เรา จากนั้นวิศวกรของเราจะออกแบบโซลูชันที่กำหนดเองสำหรับคุณ
(1) ความยาวสายเคเบิล จากนั้นเลือก DCM
(2) การลดทอนสายเคเบิลใยแก้วนำแสง กำหนดค่า EDFA
(3) อัตราข้อมูล กำหนดค่าและเลือกตัวรับส่งสัญญาณแสง
(4) ช่อง จากนั้นสามารถเลือก Mux/Demux ได้
(5) สายเคเบิลใยแก้วนำแสงเป็นไฟเบอร์เดี่ยวหรือไฟเบอร์คู่
(6) หมายเลขสถานี วิธีเพิ่มและวางธุรกิจเพียร์ทูเพียร์ เครือข่ายลูกโซ่หรือเครือข่ายวงแหวน?
(7) ตรงกลางถ้ามีสถานีขยายสัญญาณแสง
หากคุณต้องการโซลูชัน WDM mux demux แบบพาสซีฟ ทีม HTF สามารถสนับสนุนคุณเพื่อประหยัดค่าใช้จ่าย
โซลูชัน CWDM บวก CWDM SFP หรือ DWDM บวก DWDM SFP
2~96channels mux demux ใช้ได้
บรรจุภัณฑ์: กล่องพลาสติก ABS, กล่องเทปโลหะ LGX, ตัวยึดแร็ค 19 นิ้ว, ประเภทโมดูล CCWDM
ทีมงาน HTF ต้องการแบ่งปันข้อมูลเพิ่มเติมให้กับคุณ
1. จะปรับใช้เครือข่าย CWDM/DWDM แบบไฮบริดผ่านไฟเบอร์ได้อย่างไร
ซึ่งสามารถทำได้โดยการเชื่อมต่อช่องสัญญาณ CWDM 1530nm หรือ 1550nm เข้ากับพอร์ตไลน์ของ DWDM Mux Demux
CWDM 1530nm ตรงกับแถบความถี่แคบ C53-C60 ของ DWDM
CWDM 1550nm ตรงกับแถบแคบ C27-C42 ของ DWDM
2. ยินดีต้อนรับสู่ทีม HTF คุณจะได้รับการออกแบบโซลูชัน dwdm และการสนับสนุนทางเทคนิคฟรี
คุณสามารถรับภาพตัวอย่างโซลูชันการส่ง DWDM ต่อไปนี้:
กรณีเพียร์ทูเพียร์ DWDM
กรณีเครือข่ายลูกโซ่ DWDM
เคสป้องกันสายออปติคอล DWDM plus OLP
กรณีเครือข่าย DWDM Ring
DWDM single-fiber bidirectional networking case
DWDM โซลูชันทางไกลพิเศษ
