400G OSFP Transceiver ประเภท
ด้านล่างนี้แสดงรายการประเภทตัวรับส่งสัญญาณ 400G OSFP หลักในปัจจุบัน: OSFP SR8, OSFP DR4, OSFP DR4+, OSFP FR4, OSFP 2 * FR4 และ OSFP LR4 ซึ่งสรุปตัวรับส่งสัญญาณ OSFP ตามประเภทการส่งสองแบบ (ผ่านมัลติโหมดไฟเบอร์และโหมดเดียว ไฟเบอร์) รองรับ
| ประเภทการส่ง | รายละเอียดผลิตภัณฑ์ OSFP | การเข้าถึง | ขั้วต่อออปติคอล | ความยาวคลื่น | การปรับแสง | มาตรการ |
| มัลติไฟเบอร์ | 400G OSFP SR8 | MMF คู่ขนานมากถึง 100mover | MTP-16 / เอ็มพี -16 | 850 นาโนเมตร | 50G PAM4 | IEEE P802.3cm; IEEE 802.3cd |
| ไฟเบอร์โหมดเดียว | 400G OSFP DR4.0 | สูงถึง 500 เมตรบน SMF แบบขนาน | MTP-12 / เอ็มพี -12 | 1310 นาโนเมตร | 100G PAM 4 | IEEE 802.3bs |
| 4000G OSFP XDR4 / DR4+ | สูงถึง 2 กม. บน SMF แบบคู่ขนาน | MTP-12 / เอ็มพี -12 | 1310 นาโนเมตร | 100G PAM 4 | / | |
| 400G OSFP FR4.0 | สูงถึง 2 กม. เหนือ SMF แบบดูเพล็กซ์ | LC | ความยาวคลื่น CWDM4 | 100G PAM 4 | 100Glambda MSA | |
| 400G OSFP 2FR 4 | สูงถึง 2 กม. เหนือ SMF แบบดูเพล็กซ์ | CS | ความยาวคลื่น CWDM4 | 50G PAM4 | IEEE 802.3bs | |
| 400G OSFP LR4.0 | สูงสุด 10 กม. เหนือ SMF แบบดูเพล็กซ์ | LC | ความยาวคลื่น CWDM4 | 100G PAM 4 | 100Glambda MS |
Fibers Connections สำหรับ 400G OSFP Transceivers
400G OSFP SR8

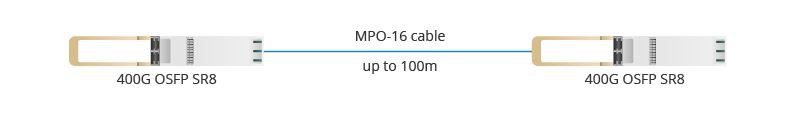

●เชื่อมต่อตัวรับส่งสัญญาณ 400G OSFP SR8 กับตัวรับส่งสัญญาณ 400G OSFP SR8 อีกตัวผ่านสาย MTP-16 / MPO-16
●400G OSFP SR8 ถึง 2 × 200G SR4 ผ่านสายเคเบิลฝ่าวงล้อม MPO-16 ถึง 2 × MPO-8
●400G OSFP SR8 ถึง 8 × 50G SFP ผ่านสายเคเบิลฝ่าวงล้อม MTP-16 ถึง 8 × LC ที่มีความยาวสูงสุด 100 ม.
400G OSFP DR4.0
●400G OSFP DR4 ถึง 400G OSFP DR4 ผ่านสาย MTP-12 / MPO-12
●400G OSFP DR4 ถึง 4 × 100G DR4 บนสายเคเบิลฝ่าวงล้อม MTP-12 / MPO-12 ถึง 4 × LC
400G OSFP XDR4 / DR4+
●400G OSFP DR4+ถึง 400G OSFP DR4+ผ่านสาย MTP-12 / MPO-12
●400G OSFP DR4+ถึง 4 × 100G DR บนสายเคเบิลฝ่าวงล้อม MTP-12 / MPO-12 ถึง 4 × LC
400G OSFP FR4.0
●400G OSFP FR4 ถึง 400G OSFP FR4 ผ่านสายเคเบิล duplex LC
400G OSFP 2FR 4
●OSFP 2FR4 สามารถแยกออกเป็น 2 × 200G และเชื่อมต่อกับตัวรับส่งสัญญาณ QSFP 2 × 200G-FR4 ผ่านสายเคเบิลดูเพล็กซ์ 2 × CS ถึง 2 × LC
