การเชื่อมต่อระหว่างเทคโนโลยี 25g / 50g / 100g คืออะไร?

ในทศวรรษที่ผ่านมาเทคโนโลยี 10g และ 40g ได้ครอบครองตลาดอีเธอร์เน็ตส่วนใหญ่ อย่างไรก็ตามด้วยความต้องการของผู้ใช้สำหรับแบนด์วิดท์ที่สูงและการพัฒนาแอพพลิเคชั่นพิเศษเทคโนโลยี 25g / 50g / 100g ได้ดึงดูดความสนใจของผู้ใช้มากขึ้นเรื่อย ๆ พวกเขาค่อยๆโดดเด่นในการปรับใช้เครือข่ายด้วยการจัดหาเส้นทางที่มีประสิทธิภาพสำหรับความเร็วสูง บทความนี้จะเน้นที่เทคโนโลยี 25g / 50g / 100g และความสัมพันธ์ระหว่างกัน

เทคโนโลยี 25g

ข้อได้เปรียบหลักของ 25g คือการใช้เทคโนโลยี SerDes ซึ่งเป็นเทคโนโลยีการสื่อสารแบบอนุกรมแบบแบ่งเวลา (TDM) แบบจุดต่อจุด (P2P) สามารถใช้ประโยชน์จากความจุช่องสัญญาณของสื่อรับส่งข้อมูลได้อย่างเต็มที่ลดจำนวนช่องสัญญาณและพินอุปกรณ์ให้มากที่สุดเพื่อปรับปรุงอัตราการส่งสัญญาณและลดต้นทุนการสื่อสารอย่างมาก

ในปัจจุบันส่วนประกอบส่วนใหญ่ที่ใช้ในสวิตช์ใช้ SerDes ด้วยอัตราสัญญาณนาฬิกาประมาณ 10GHz ซึ่งสามารถให้อัตราการส่งข้อมูล 10Gbps ระหว่างส่วนประกอบต่างๆ ในช่วงไม่กี่ปีที่ผ่านมาเนื่องจากการพัฒนาอย่างรวดเร็วของเทคโนโลยี SerDes อัตรานาฬิกา 25 กิกะเฮิร์ตซ์ SerDes ได้กลายเป็นหนึ่งในตัวเลือกที่เป็นไปได้ทางเศรษฐกิจซึ่งนำไปสู่ความแตกต่างด้านต้นทุนและผลประโยชน์ระหว่าง 10g และ 40g และ 25g ตัวอย่างเช่น:

10g เทียบกับ 25g - เช่นเดียวกับช่อง SerDes ปริมาณงานที่ให้โดย 25g นั้นสูงกว่าที่ให้ไว้โดย 10g 2.5 เท่า เมื่ออัปเกรดเครือข่าย 10G เป็น 25g โมดูลออปติคัล 25g sfp28 สามารถใช้จัมเปอร์ LC ที่ใช้ในการเดินสายเครือข่าย 10G โดยไม่ต้องเดินสายใหม่ดังนั้นจึงสามารถประหยัดค่าใช้จ่ายได้อย่างมีประสิทธิภาพ

40g เทียบกับ 25g - 40g ใช้ช่องสัญญาณไฟเบอร์ 10Gbps สี่ช่อง (SerDes ที่มีอัตรานาฬิกา 12.5ghz) ในขณะที่ 25g ใช้ช่องสัญญาณเดียวของ SerDes ดังนั้น 25g จึงสามารถให้ความหนาแน่นของพอร์ตได้สูงขึ้น ในขณะเดียวกันเนื่องจากโมดูลออปติคัล 40g qsfp + ส่วนใหญ่ในตลาดจำเป็นต้องใช้กับจัมเปอร์ MTP / MPO 10g-40g จึงทำให้ต้นทุนของสายเคเบิลเพิ่มขึ้นอย่างหลีกเลี่ยงไม่ได้

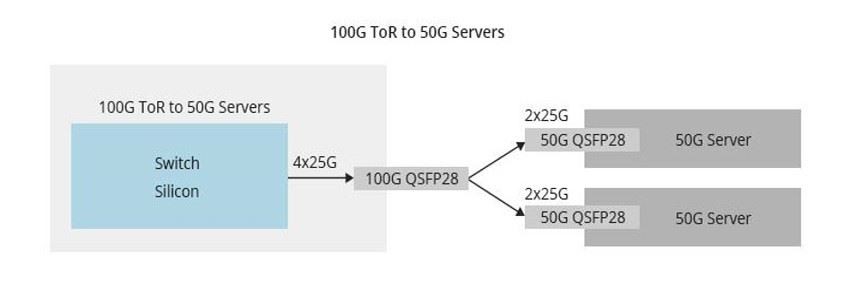

เทคโนโลยี 50g

ด้วยความสมบูรณ์ของเทคโนโลยี 25g และผู้ใช้' ต้องการความเร็วที่สูงขึ้นอุตสาหกรรมมีความคาดหวังอย่างมากสำหรับ 50g ในปีพ. ศ. 2561 IEEE ได้เปิดตัวมาตรฐานอีเธอร์เน็ต 50g ที่มีสถาปัตยกรรมเดียวกันกับมาตรฐานอีเธอร์เน็ต 400g / 200g มาตรฐานนี้ใช้เทคโนโลยี pam4 ซึ่งสามารถปรับปรุงประสิทธิภาพการใช้แบนด์วิดท์ได้อย่างมีประสิทธิภาพและกลายเป็นโซลูชันถัดไปสำหรับการเชื่อมต่อความเร็วสูงระหว่างเซิร์ฟเวอร์และศูนย์ข้อมูล เนื่องจาก 50g สามารถนำส่วนประกอบ 25g มาใช้ซ้ำในเครือข่าย 100g ที่มีอยู่ได้จึงสามารถลดต้นทุนได้อย่างมีประสิทธิภาพ ในขณะเดียวกันราคา 50g ก็ครึ่งหนึ่งของ 40g แต่ประสิทธิภาพดีขึ้น 25%

เนื่องจากเทคโนโลยี pam4 จับคู่บิตเป็นสัญลักษณ์เดียวอัตราการส่งข้อมูลทั้งหมดของแต่ละช่อง 50gbit / s คือ 26.5625 gbaud 50gbaud pam4 สามารถให้อัตราการส่ง 100g ผ่านสถาปัตยกรรม 1 * 2 * 50 gbaud (ต้องการเลเซอร์เพียงตัวเดียว) ซึ่งหมายความว่าสามารถเพิ่มอัตราการส่งข้อมูลจาก 10Gbps เป็น 100gbps ด้วยเลเซอร์หนึ่งตัวซึ่งเพิ่มขึ้นสิบเท่า เมื่อเทียบกับเทคโนโลยี NRZ ในยุคแรกเทคโนโลยี pam4 สามารถให้ประสิทธิภาพการส่งข้อมูลที่สูงขึ้นด้วยต้นทุนที่ต่ำกว่าดังนั้นจึงมีการใช้กันอย่างแพร่หลายในการเชื่อมต่อสัญญาณความเร็วสูง

เทคโนโลยี 100g

อีเธอร์เน็ต 100g ได้รับการเผยแพร่อย่างเป็นทางการในปี 2010 เพื่อให้เป็นไปตามข้อกำหนดของความเร็วสูงระยะทางไกลและสถานการณ์พิเศษบางอย่างมาตรฐานได้รับการเปลี่ยนแปลงอย่างกว้างขวาง เนื่องจากการเพิ่มประสิทธิภาพมาตรฐานอย่างต่อเนื่องการรวมกันของโซลูชันทางเทคนิคการพัฒนาห่วงโซ่อุตสาหกรรมและอัตราการส่งข้อมูลที่สูงขึ้นและระยะการส่งข้อมูลที่ยาวขึ้น (โดยใช้เทคโนโลยี DWDM) 100g จึงค่อยๆเปลี่ยนเป็น 40g

เหมาะอย่างยิ่งสำหรับการส่ง DWDM ความยาวคลื่นเดียวความเร็วสูง ในบรรดาโมดูลออปติคัล CFP DWDM ที่สอดคล้องกันนั้นเหมาะอย่างยิ่งสำหรับการเชื่อมต่อโครงข่ายมนุษย์หรือศูนย์ข้อมูล (DCI) ขนาด 100 กรัมที่มีความยาวสูงสุด 80 กม. หรือการเชื่อมโยงที่ยาวเป็นพิเศษที่มีระยะการส่งข้อมูลมากกว่า 1,000 กม. นอกจากนี้ในกรณีของเครือข่ายหลายอัตราและหลายโปรโตคอล (เช่นโปรโตคอลและอัตราอีเทอร์เน็ต 10g / 40g / 100g) การใช้มัลติเพล็กเซอร์ DWDM 100g สามารถหลีกเลี่ยงการออกแบบและวางแผนสถาปัตยกรรมเครือข่ายใหม่ได้อย่างมีประสิทธิภาพ สามารถรวมสัญญาณของโปรโตคอลที่แตกต่างกันและอัตราที่แตกต่างกันเป็นความยาวคลื่นเดียวได้โดยตรงถึง 100g สำหรับการส่งมอบโซลูชันที่ยืดหยุ่นและคุ้มค่า

ความสัมพันธ์ระหว่าง 25g / 50g / 100g คืออะไร?

ตอนนี้ 25g / 50g / 100g ถูกใช้กันอย่างแพร่หลายในศูนย์ข้อมูลบนคลาวด์และถ้าทั้งสามอย่างรวมกันจะสามารถอัพเกรดเครือข่าย 10g-25g-50g-100g ได้ ก่อนการเกิดขึ้นของ 25g และ 50g การอัปเกรดเครือข่าย 100g ได้รับการยอมรับโดย 10g-40g-100g แต่วิธีนี้มีประสิทธิภาพต่ำและมีราคาแพง ในทางตรงกันข้าม 25g เป็นโซลูชันที่คุ้มค่าที่สุดในการอัพเกรดเป็น 100g หากใช้ 25g สำหรับการอัปเกรดเครือข่าย 100g สามารถใช้งานผ่านช่องสัญญาณ SerDes ขนาด 4 * 25g หรือ 2 * 50g พร้อมสถาปัตยกรรมแบบสัน ด้วยวิธีนี้สามารถอัพเกรด 25g ได้ตามโครงสร้างพื้นฐานของสายเคเบิลที่มีอยู่ซึ่งมีความเข้ากันได้ทำให้มีประสิทธิภาพในการรับส่งข้อมูลที่สูงขึ้นและประหยัด CAPEX และ OPEX กล่าวได้ว่าเส้นทางการอัปเกรดเครือข่าย 25g-50g-100g สามารถลดต้นทุนแบนด์วิดท์ของหน่วยได้โดยใช้ฟังก์ชันพอร์ตสวิตช์อย่างเต็มที่และวางรากฐานสำหรับการอัปเกรดเครือข่าย 200g และ 400g
